KitchenAid Motorkohlen-Einbausatz Nr. 47 – komplett ohne Motorkohlen, Kappe schwarz oder weiß
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 4162546-111091 Lieferzeit 1 bis 3 Tage
-
KitchenAid Motorkohlen-Einbausatz Nr. 47
Der KitchenAid Motorkohlen-Einbausatz Nr. 47 enthält die Bauteile, die zur Aufnahme und Montage einer Motorkohle im Motorgehäuse benötigt werden – von der Gewindebuchse bis zur äußeren Abdeckkappe.

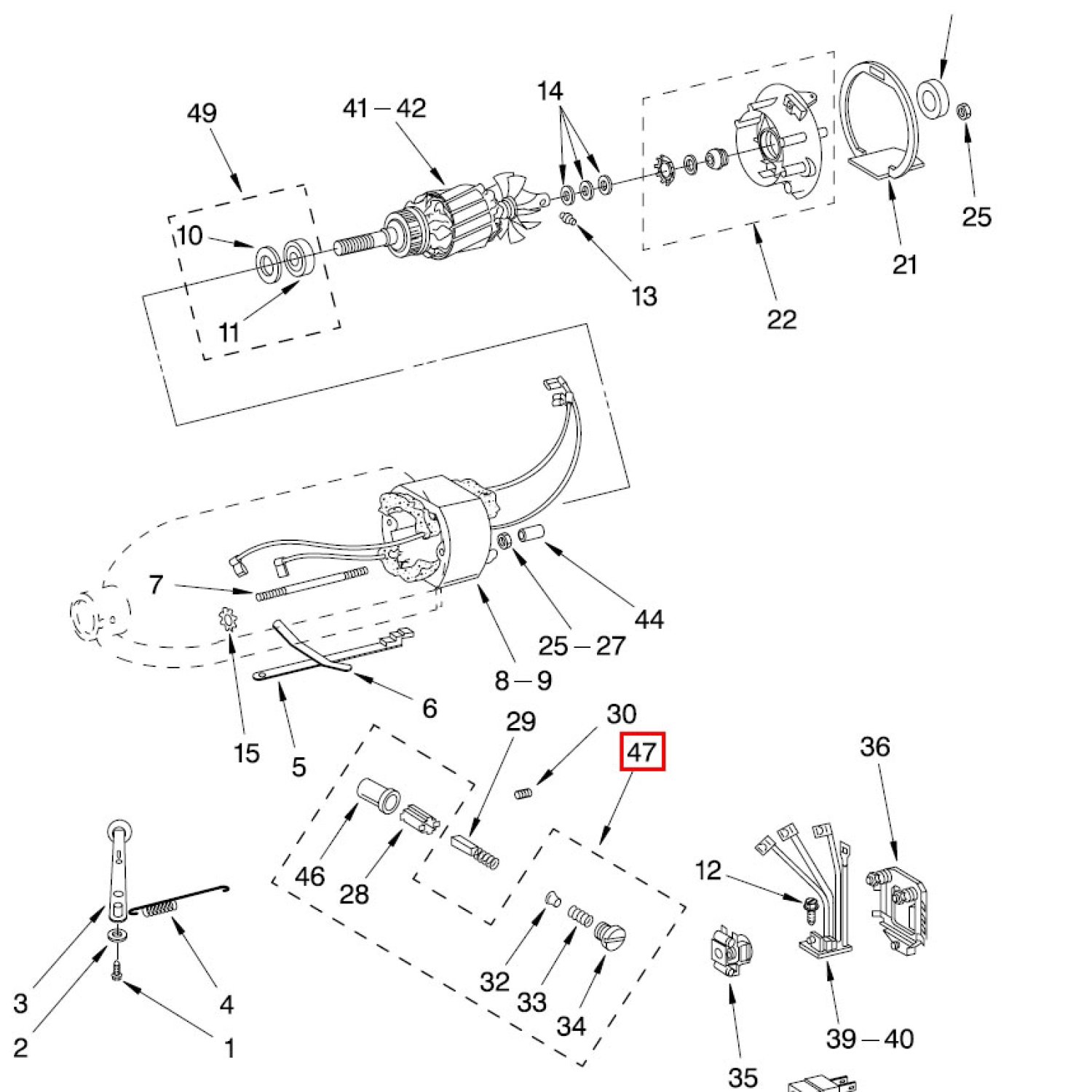

Der Satz besteht gemäß der aktuellen Explosionszeichnung aus den Positionen 46, 28, 32, 33 und 34.
Die eigentlichen Motorkohlen gehören ausdrücklich nicht zum Lieferumfang und müssen bei Bedarf separat bestellt werden.
Alle benötigten Einbauteile in einem Satz
Der Einbausatz enthält die zusammengehörenden Komponenten der Kohlebürstenaufnahme:
- Position 46
- Position 28
- Position 32
- Position 33
- Position 34
Damit erhalten Sie die Bauteile vom inneren Bereich der Aufnahme bis zur äußeren Kohlebürstenhalter-Kappe zusammen in einem Satz.
Das Gesamtgewicht des Motorkohlen-Einbausatzes beträgt ca. 11 g.
Motorkohlen Nr. 29 sind nicht enthalten
Bitte beachten Sie besonders: Die Motorkohlen selbst sind in diesem Einbausatz nicht enthalten.
Für eine Motorreparatur werden zwei Kohlebürsten benötigt. Unser KitchenAid Motorkohlen-Austauschsatz Nr. 29 mit 2 Stück enthält die beiden benötigten Kohlen.
Soll sowohl die Kohlebürstenaufnahme vervollständigt als auch die Motorkohlen erneuert werden, werden daher der Einbausatz Nr. 47 und zusätzlich der Motorkohlen-Austauschsatz Nr. 29 benötigt.
Abdeckkappe Nr. 34 in Schwarz oder Weiß auswählen
Zum Einbausatz gehört auch die äußere Kohlebürstenhalter-Kappe Nr. 34.
Sie können wählen, ob der Satz mit einer schwarzen oder weißen Kappe geliefert werden soll.
Bitte vergessen Sie deshalb nicht, vor der Bestellung die gewünschte Farbe der Abdeckkappe auszuwählen.
Die weiße Ausführung ist zeitweise schwieriger zu beschaffen und kann über längere Zeit nicht verfügbar sein. Technisch kann in diesem Fall auch die schwarze Ausführung verwendet werden.
Selbst an einer weißen KitchenAid wirkt eine schwarze Kappe keineswegs unpassend: Auch die Knöpfe von Geschwindigkeits- und Arretierhebel sind schwarz.
Kohlenschacht Nr. 28 gehört zum Einbausatz
Bestandteil des Satzes ist auch der Kohlenschacht Nr. 28 aus Messing. Er bildet die Führung für die Motorkohle.
Die Kohlebürste wird mit dem Kopf voran in den Kohlenschacht eingeschoben. Der Kohlekörper befindet sich anschließend innerhalb des Messingschachtes, während die Feder nach außen zeigt und durch die Abdeckkappe gehalten wird.
Wenn ausschließlich dieses Bauteil benötigt wird, kann der KitchenAid Kohlenschacht Nr. 28 / Brush Holder Insert aus Messing auch einzeln bestellt werden.
Richtige Einbaulage der Motorkohlen beachten
Werden gleichzeitig neue Motorkohlen eingesetzt, muss deren korrekte Orientierung beachtet werden.
Auf der Seite des Geschwindigkeitshebels zeigt die abgeschrägte Seite der Kohle ungefähr in 10-Uhr-Position.
Auf der Seite des Arretierhebels zeigt die Abschrägung ungefähr in 4-Uhr-Position.
Eine falsch eingesetzte Kohlebürste kann dazu führen, dass der Motor trotz neuer Kohlen nicht oder nicht richtig arbeitet.
Wann ist der komplette Einbausatz Nr. 47 sinnvoll?
Der komplette Einbausatz ist besonders hilfreich, wenn eine KitchenAid bereits zerlegt wurde und mehrere Teile der Kohlebürstenaufnahme beschädigt sind oder fehlen.
Statt die einzelnen Kleinteile separat zusammenstellen zu müssen, erhalten Sie mit diesem Satz die benötigten Positionen 46, 28, 32, 33 und 34 zusammen.
Wer nur einzelne Teile benötigt, kann unter anderem die schwarze Kohlenkappe Nr. 34, die weiße Kohlenkappe Nr. 34 und den Kohlenschacht Nr. 28 separat bestellen.
Reparatur- und Serviceanleitung zum Motorkohleneinbau
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung werden die Arbeiten an den Motorkohlen ausführlich behandelt.
Der Ausbau der Kohlebürsten wird auf Seite 9 gezeigt, der Einbau auf Seite 13.
Die Anleitung hilft insbesondere beim korrekten Wiederzusammenbau der Kohlebürstenaufnahme und bei der richtigen Ausrichtung der Motorkohlen.
Vor Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
Lieferumfang des Motorkohlen-Einbausatzes
Sie erhalten:
- 1 KitchenAid Motorkohlen-Einbausatz Nr. 47
- bestehend aus den Positionen 46, 28, 32, 33 und 34
- Abdeckkappe Nr. 34 wahlweise schwarz oder weiß
- Gesamtgewicht: ca. 11 g
Nicht enthalten: Motorkohlen Nr. 29.
