KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing
-
- 9,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: WP240680-13081 Lieferzeit 1 bis 3 Tage
-
KitchenAid Kohlenschacht Nr. 28 für die Motorkohlenaufnahme

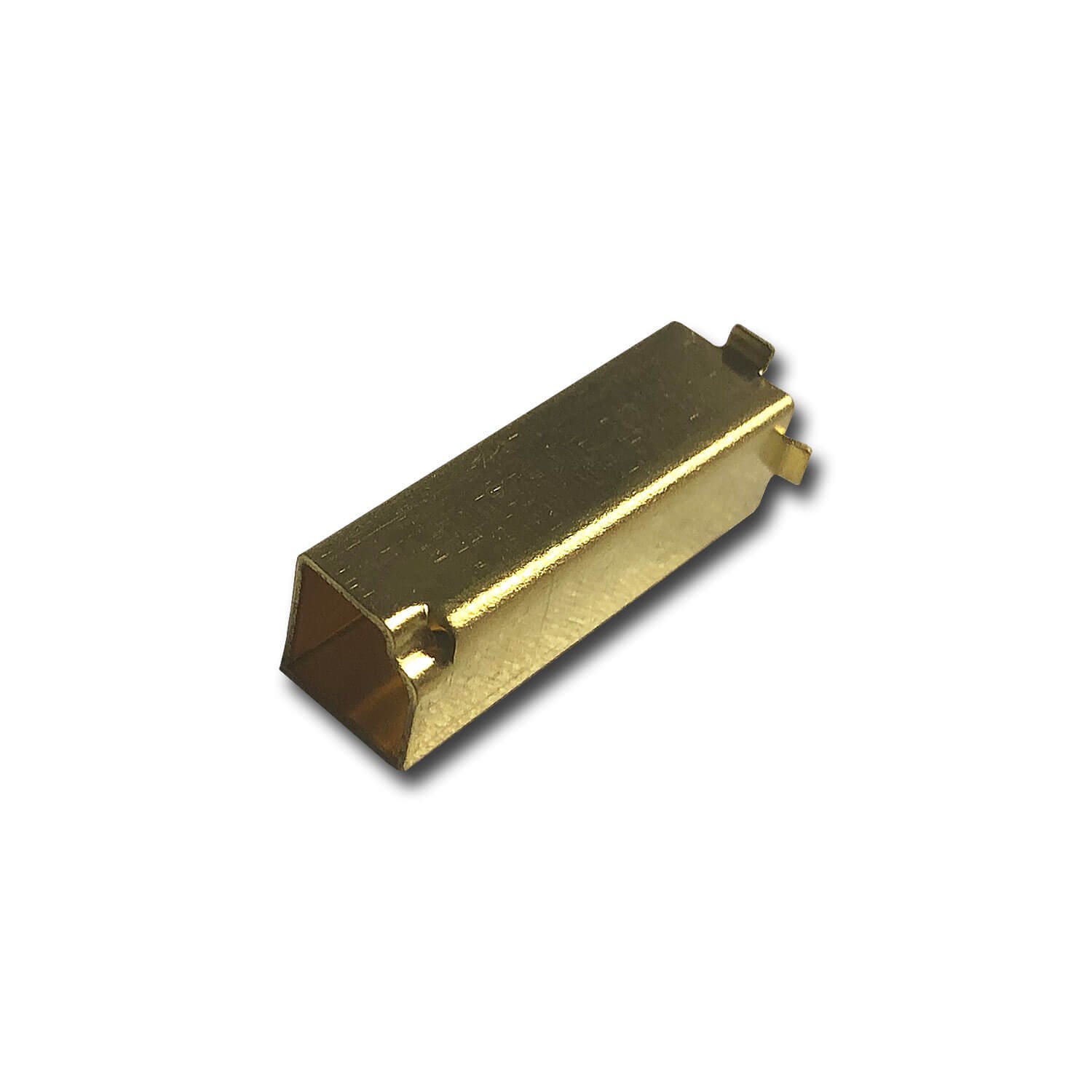

Der KitchenAid Kohlenschacht Nr. 28, auch als Brush Holder Insert bezeichnet, ist Bestandteil der Kohlebürstenaufnahme des Motors. Er besteht aus Messing und sitzt im Motorgehäuse. In diesem Schacht wird die Motorkohle geführt.

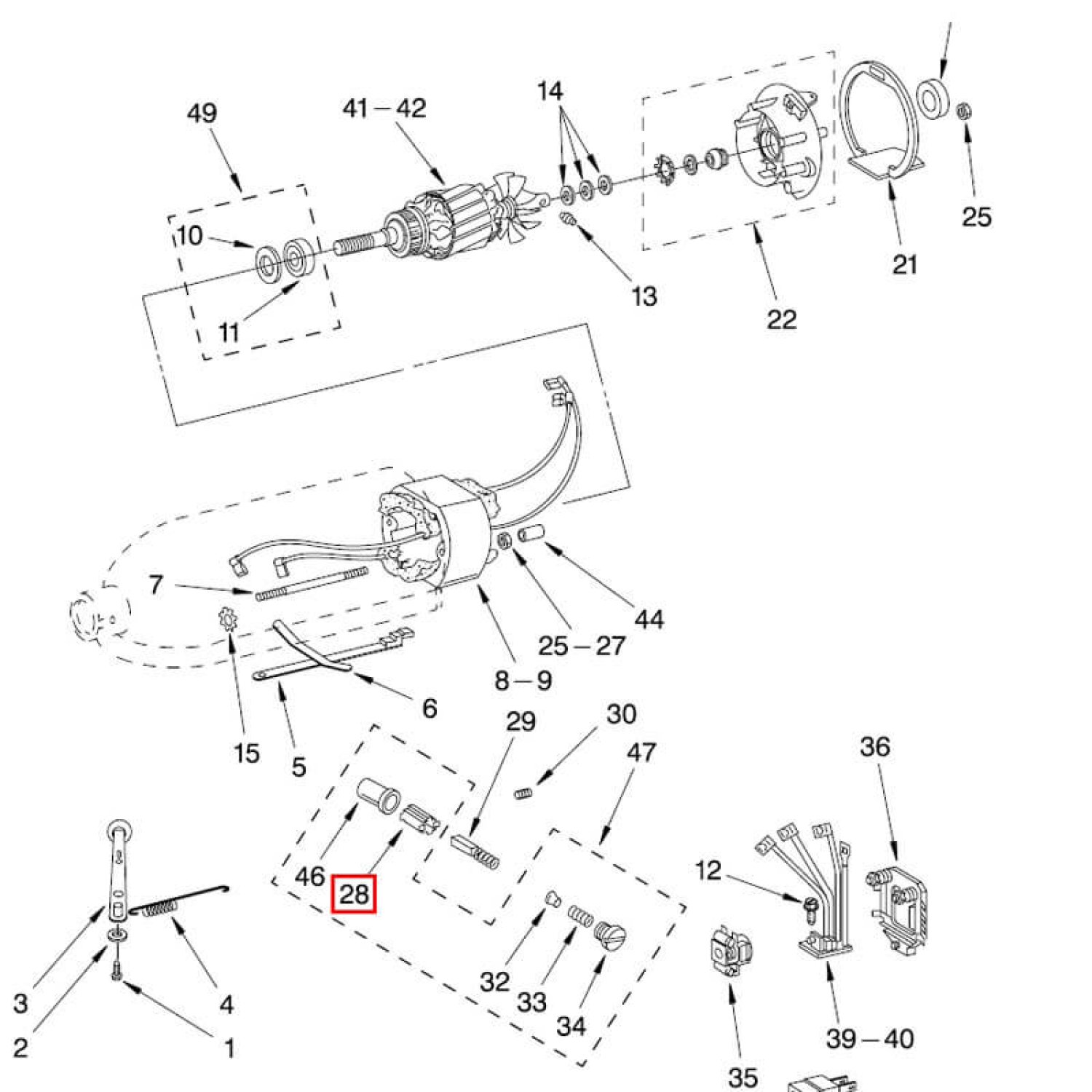

In der aktuellen Explosionszeichnung trägt das Bauteil die Positionsnummer 28.
Geliefert wird 1 Kohlenschacht aus Messing.
Aufgabe des Messing-Kohlenschachtes
Der Kohlenschacht bildet die Führung für die Motorkohle. Die Kohlebürste wird von außen in diesen Schacht eingeschoben und kann sich darin entsprechend ihrer Federkraft bewegen.
Zusammen mit der Motorkohle und der äußeren Kohlenkappe bildet der Messingschacht die Kohlebürstenaufnahme des KitchenAid-Motors.
Ist der Kohlenschacht beschädigt, fehlt er nach einer früheren Demontage oder soll eine unvollständige Kohlebürstenaufnahme wieder vervollständigt werden, kann dieses Bauteil einzeln ersetzt werden.
Motorkohle mit dem Kopf voran einschieben
Beim Einsetzen der Motorkohle ist die Richtung wichtig.
Die Kohlebürste wird mit dem Kopf voran in den Kohlenschacht eingeschoben. Das bedeutet: Der eigentliche Kohlekörper wird zuerst in den Messingschacht geführt. Die Feder zeigt nach außen und wird anschließend durch die Kohlenkappe gehalten.
Die zugehörigen KitchenAid Motorkohlen Nr. 29 im 2er-Austauschsatz besitzen zusätzlich eine vorgegebene Einbaulage.
Auf der Seite des Geschwindigkeitshebels zeigt die abgeschrägte Seite ungefähr in 10-Uhr-Position, auf der Seite des Verriegelungshebels ungefähr in 4-Uhr-Position.
Maße und technische Daten
Der KitchenAid Brush Holder Insert Nr. 28 besitzt folgende Daten:
- aktuelle Position der Explosionszeichnung: Nr. 28
- frühere Position: Nr. 21
- Länge: 25,5 mm
- Breite: 7,41 mm
- Tiefe: 7,45 mm
- Gewicht: ca. 4 g
- Material: Messing
- Lieferumfang: 1 Stück
Ersetzt verschiedene ältere Teilenummern
Der angebotene Kohlenschacht ersetzt beziehungsweise entspricht den folgenden Teilenummern:
AP6007405, 240680, 4162320, 4169978, PS11740520, WP240680
In älteren Ersatzteilunterlagen können daher unterschiedliche Nummern für denselben beziehungsweise zugeordneten Brush Holder Insert vorkommen.
Kohlenkappen Nr. 34 als einzelne Ersatzteile
Nach dem Einschieben der Motorkohle wird die Kohlebürstenaufnahme außen durch die Kohlenkappe geschlossen.
Die KitchenAid Kohlebürstenhalter-Kappe Nr. 34 in Schwarz sowie die Kohlebürstenhalter-Kappe Nr. 34 in Weiß sind separat erhältlich.
Die weiße Ausführung kann zeitweise schwieriger zu beschaffen sein. In diesem Fall kann auch die schwarze Kappe verwendet werden.
Motorkohlen Nr. 29 werden paarweise erneuert
Die eigentlichen Kohlebürsten tragen in der aktuellen Explosionszeichnung die Positionsnummer 29.
Für eine Motorreparatur werden immer zwei Motorkohlen benötigt. Unser KitchenAid Motorkohlen-Austauschsatz Nr. 29 enthält bereits beide benötigten Kohlebürsten.
Der hier angebotene Kohlenschacht Nr. 28 wird dagegen einzeln geliefert. Motorkohle und Kohlenkappe gehören nicht zum Lieferumfang.
Kompletter Motorkohlen-Einbausatz Nr. 47
Sind bei einer bereits zerlegten KitchenAid mehrere Teile der Kohlebürstenaufnahme verloren gegangen oder beschädigt worden, ist zusätzlich der KitchenAid Motorkohlen-Einbausatz Nr. 47 erhältlich.
Dadurch können entweder nur einzelne benötigte Komponenten oder bei entsprechendem Teilebedarf der komplette Einbausatz verwendet werden.
Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird die Arbeit an den Motorkohlen behandelt.
Der Ausbau der Kohlebürsten wird auf Seite 9 gezeigt, der Einbau auf Seite 13.
Beim Zusammenbau wird die Motorkohle mit dem Kopf voran in den Kohlenschacht eingesetzt und anschließend entsprechend ihrer vorgeschriebenen Orientierung ausgerichtet.
Vor allen Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
