KitchenAid Kohlebürsten / Motorkohlen Nr. 29 – 2 Stück Austauschsatz
-
- 19,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W10380496-10671 Lieferzeit 1 bis 3 Tage
-
KitchenAid Kohlebürsten Nr. 29 im 2er-Austauschsatz
Kohlebürsten sind typische Verschleißteile eines Elektromotors. Auch im Motor einer KitchenAid-Küchenmaschine werden die Motorkohlen mit zunehmender Betriebsdauer immer kürzer und müssen nach entsprechender Abnutzung ersetzt werden.
Dieser Austauschsatz enthält 2 KitchenAid Kohlebürsten, Position Nr. 29 der aktuellen Explosionszeichnung. Für eine fachgerechte Motorreparatur werden stets beide Motorkohlen ersetzt. Der Satz enthält daher bereits die vollständig benötigte Menge.
Die Kohlebürsten stellen während des Betriebs den elektrischen Kontakt zum rotierenden Motor her. Mit zunehmendem Verschleiß wird die Kohle kürzer, bis der Kontakt nicht mehr zuverlässig hergestellt wird.
Typische Hinweise auf verschlissene KitchenAid Motorkohlen
Verschlissene oder nicht mehr richtig anliegende Kohlebürsten können sich durch einen unruhigen Motorlauf, zeitweilige Aussetzer oder ein regelrechtes „Stottern“ des Motors bemerkbar machen. Bei weiter fortgeschrittenem Verschleiß kann der Motor nur noch sporadisch anlaufen oder schließlich ganz stehenbleiben.
Bei solchen Symptomen muss daher nicht automatisch von einem größeren Motorschaden ausgegangen werden. Die Motorkohlen gehören zu den vergleichsweise einfach zu kontrollierenden möglichen Ursachen.
Das Fehlerbild allein ist allerdings keine sichere Diagnose. Auch andere elektrische oder mechanische Komponenten können einen gestörten Motorlauf verursachen.
Der Austausch kann eine größere Motorreparatur vermeiden
Sind tatsächlich verschlissene Kohlebürsten die Ursache, ist deren Austausch eine vergleichsweise überschaubare Reparatur.
Mit etwas handwerklichem Geschick lässt sich der Wechsel auch selbst durchführen. Vor allen Arbeiten muss die KitchenAid selbstverständlich vollständig vom Stromnetz getrennt werden.
Gerade bei älteren Küchenmaschinen lohnt sich eine Kontrolle der Kohlebürsten, bevor wegen eines nicht mehr laufenden Motors vorschnell von einem vollständigen Motordefekt ausgegangen wird.
Beim Einbau ist jedoch nicht nur wichtig, neue Kohlen einzusetzen. Die Ausrichtung der Kohlebürsten ist entscheidend.
Auf die richtige Einbaulage achten: 10 Uhr und 4 Uhr
Die Kohlebürsten dürfen aufgrund ihrer Form nicht beliebig gedreht eingesetzt werden.
Auf der Seite des Geschwindigkeitshebels muss die abgeschrägte Seite der Kohle nach hinten oben zeigen, ungefähr in 10-Uhr-Position.
Auf der Seite des Verriegelungshebels zeigt die abgeschrägte Seite nach hinten unten, ungefähr in 4-Uhr-Position.
Eine falsch ausgerichtete Kohlebürste kann dazu führen, dass die Maschine trotz neuer Motorkohlen nicht oder nur unzureichend läuft.
Läuft der Motor nach einem Kohlebürstenwechsel nicht an, sollte deshalb zunächst noch einmal die korrekte Position beider Kohlebürsten überprüft werden.
Maße, Lieferumfang und Position Nr. 29

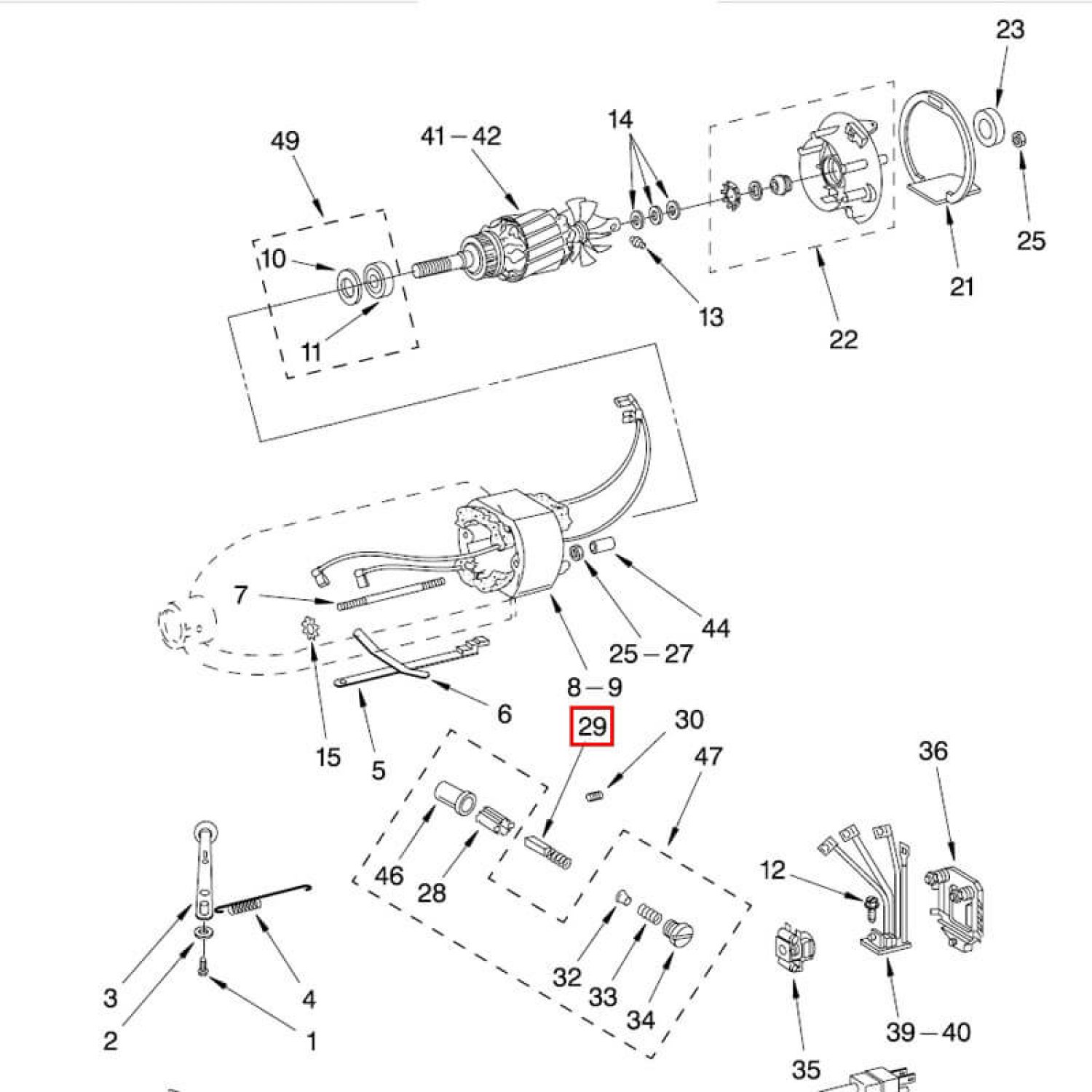

Die Kohlebürsten sind in der aktuellen Explosionszeichnung als Position Nr. 29 dargestellt.
Die Gesamtlänge beträgt 58 mm, davon entfallen 20 mm auf die Kohle und 38 mm auf die Feder. Das Gewicht des kompletten Austauschsatzes beträgt ca. 2 g.
Geliefert werden 2 Kohlebürsten. Damit enthält der Satz genau die für eine vollständige Motorreparatur erforderliche Stückzahl.
Ersetzt zahlreiche ältere Teilenummern
Der Austauschsatz ersetzt beziehungsweise entspricht den Teilenummern AP5178083, W10260958, 9706416, 1938379, 3184115, 3184115D, 4159774, 4159794, 4159795, 4162648, 4169975, 4176056, AH3495098, EA3495098 und PS3495098.
Gerade bei älteren KitchenAid-Küchenmaschinen können in Ersatzteillisten, Explosionszeichnungen oder früheren Unterlagen unterschiedliche Nummern für diese Kohlebürsten auftauchen. Die Vergleichsnummern erleichtern daher die Zuordnung.
Ausbau und Einbau in unserer Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Kohlebürstenwechsel ausführlich behandelt.
Der Ausbau der Kohlebürsten wird auf Seite 9 gezeigt. Der Einbau wird auf Seite 13 beschrieben.
Gerade beim Wiedereinbau ist die Anleitung hilfreich, weil zusätzlich zur Montage auch auf die richtige Lage der Kohlebürsten geachtet werden muss.
Einbausatz Nr. 47, Kohlenkappen Nr. 34 und Kohlenschacht Nr. 28
Sind bei einer früheren Demontage Teile der Kohlebürstenaufnahme verloren gegangen oder beschädigt worden, müssen nicht unnötig größere Baugruppen ersetzt werden.
Der komplette KitchenAid Motorkohlen-Einbausatz Nr. 47 ist separat erhältlich.
Die äußeren Kohlenkappen führen wir ebenfalls einzeln, und zwar als KitchenAid Kohlenkappe Nr. 34 in Schwarz sowie als KitchenAid Kohlenkappe Nr. 34 in Weiß.
Auch der im Motorgehäuse sitzende KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing ist einzeln erhältlich.
Damit lässt sich auch eine unvollständige oder bei einer früheren Reparatur beschädigte Kohlebürstenaufnahme gezielt wieder vervollständigen.
Beide Kohlebürsten immer gemeinsam austauschen
Die beiden Kohlebürsten arbeiten gemeinsam am Motor und sind grundsätzlich einer vergleichbaren Beanspruchung ausgesetzt.
Deshalb sollte bei einer Motorreparatur nicht nur die offensichtlich stärker abgenutzte Kohle ersetzt werden. Beide Motorkohlen werden gleichzeitig erneuert.
Der hier angebotene Austauschsatz enthält deshalb zwei neue KitchenAid Kohlebürsten Nr. 29.
Nach dem Einsetzen sollte kontrolliert werden, ob beide Kohlen frei in ihren Führungen sitzen und korrekt in der beschriebenen 10-Uhr- beziehungsweise 4-Uhr-Position ausgerichtet sind.
Video zum Austausch der KitchenAid Kohlebürsten
Direkt unterhalb dieser Produktbeschreibung haben wir zusätzlich ein anschauliches YouTube-Video zum Austausch der Motorkohlen eingebunden.
Das Video ist englischsprachig, zeigt den Arbeitsablauf jedoch sehr gut nachvollziehbar und ergänzt damit unsere Reparatur- und Serviceanleitung.
Hier finden Sie ein anschauliches Video in englischer Sprache zum Motorkohlentausch:
