KitchenAid Kohlebürstenhalter-Kappe Nr. 34 schwarz – Motorkohlen-Abdeckkappe
-
- 6,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: UV-86351-WP3184212-S1071 Lieferzeit 1 bis 3 Tage
-

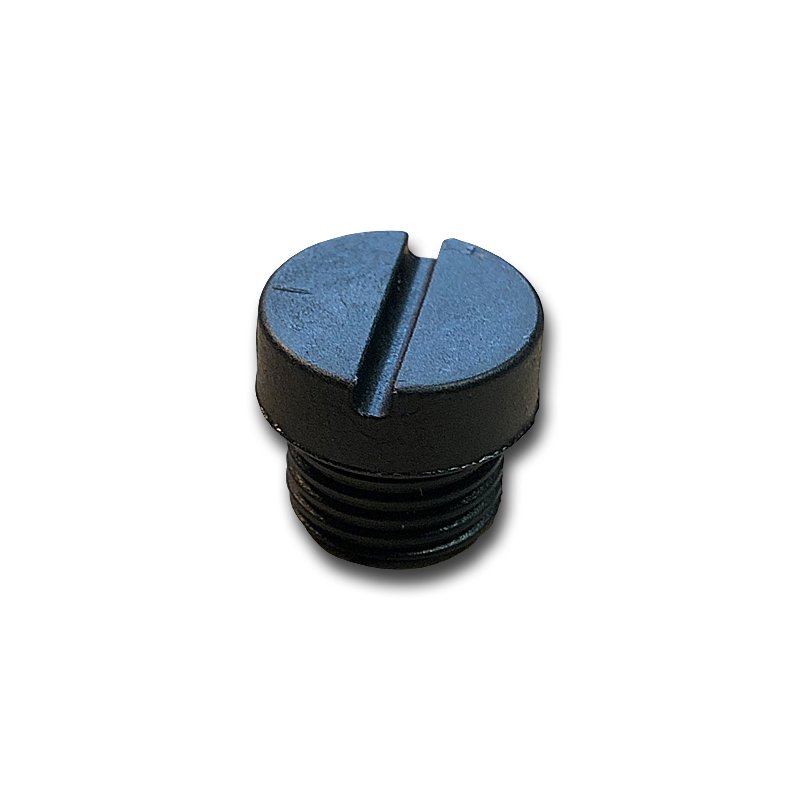

Schwarze KitchenAid Kohlebürstenhalter-Kappe Nr. 34
Diese schwarze KitchenAid Kohlebürstenhalter-Kappe Nr. 34 gehört zur Kohlebürstenaufnahme des Motors. Sie verschließt von außen den Zugang zur Motorkohle und hält die federbelastete Kohlebürste in ihrer vorgesehenen Position.

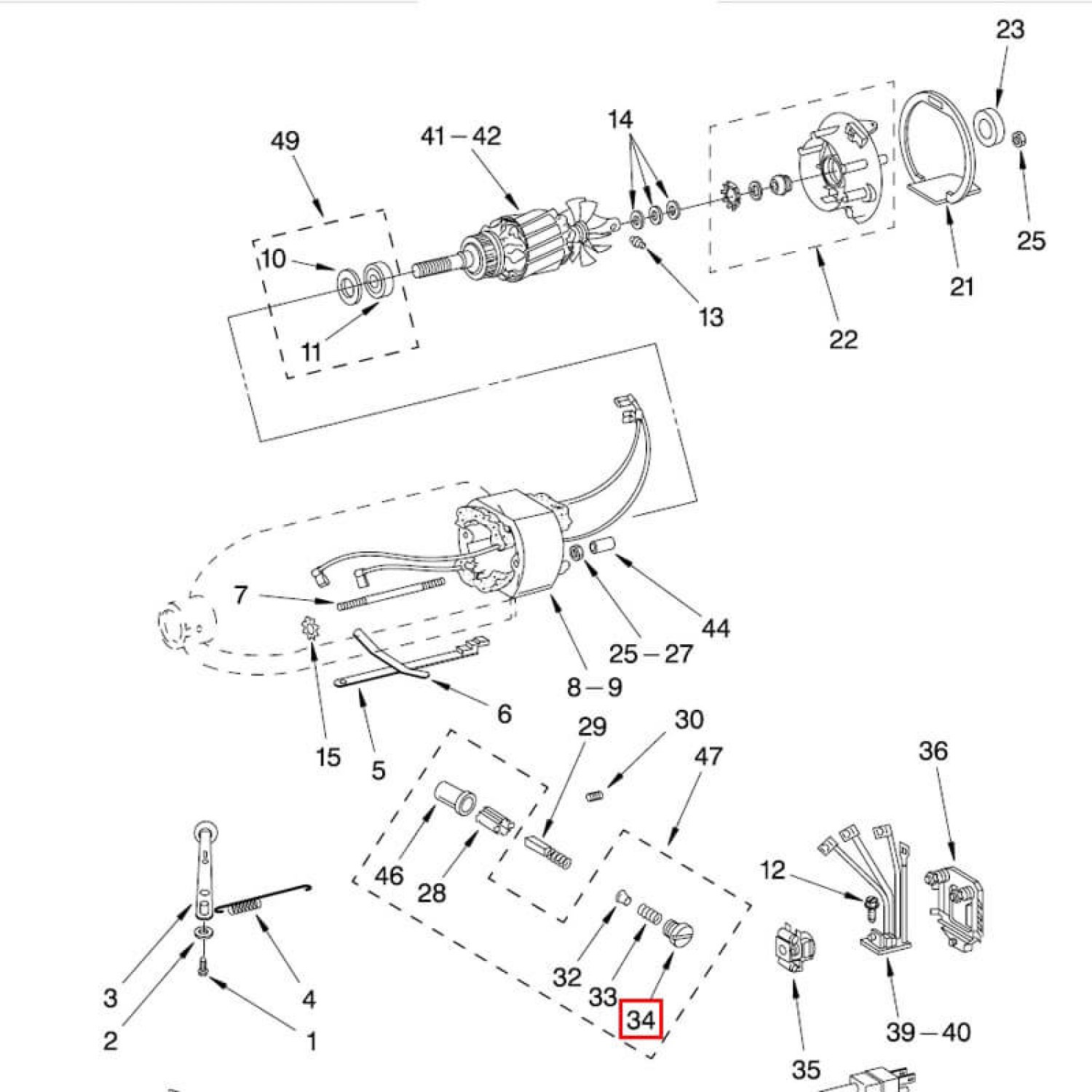

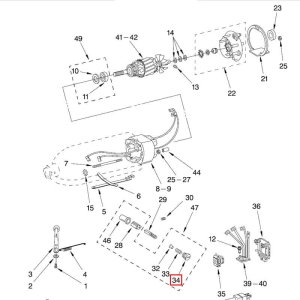

In der aktuellen Explosionszeichnung wird die schwarze Kohlenkappe als Position Nr. 34 geführt.
Geliefert wird 1 schwarze Kohlebürstenhalter-Kappe.
Welche Aufgabe hat die Kohlenkappe?
Auf beiden Seiten des KitchenAid-Motors befinden sich die Aufnahmen für die Kohlebürsten. Zum Ausbau einer Motorkohle wird die außen sichtbare Kappe herausgeschraubt. Anschließend lässt sich die federbelastete Kohlebürste aus ihrer Führung entnehmen.
Nach dem Einsetzen der Motorkohle wird die Kappe wieder montiert. Sie bildet den äußeren Abschluss der Kohlebürstenaufnahme und hält die Feder beziehungsweise Motorkohle in ihrer vorgesehenen Position.
Eine einzelne Kohlenkappe kann beispielsweise benötigt werden, wenn sie bei einer Reparatur beschädigt wurde, verloren gegangen ist oder bei einer bereits zerlegten Maschine fehlt.
Maße und technische Daten der Kohlenkappe Nr. 34
Die schwarze Ausführung besitzt folgende Daten:
- Position in der aktuellen Explosionszeichnung: Nr. 34
- Farbe: schwarz
- Höhe: 13,2 mm
- Durchmesser: 15/12 mm
- Gewicht: ca. 4 g
- Lieferumfang: 1 Stück
Die Kohlenkappe ist ein einzelnes Bauteil. Motorkohle, Kohlenschacht und weitere Teile der Kohlebürstenaufnahme gehören nicht zum Lieferumfang.
Motorkohlen Nr. 29 separat erhältlich
Die eigentlichen Motorkohlen werden in der aktuellen Explosionszeichnung als Position Nr. 29 geführt.
Für eine Motorreparatur werden zwei Kohlebürsten benötigt. Unser KitchenAid Kohlebürsten-/Motorkohlen-Austauschsatz Nr. 29 mit 2 Stück enthält bereits beide benötigten Motorkohlen.
Beim Einsetzen der Kohlen ist auf deren richtige Orientierung zu achten. Auf der Seite des Geschwindigkeitshebels zeigt die abgeschrägte Seite ungefähr in 10-Uhr-Position, auf der Seite des Verriegelungshebels ungefähr in 4-Uhr-Position.
Anschließend wird die Kohlenkappe Nr. 34 wieder eingesetzt.
Schwarze und weiße Kohlenkappen als Einzelteile
Bei diesem Artikel handelt es sich um die schwarze Ausführung der Kohlebürstenhalter-Kappe Nr. 34.
Benötigen Sie die weiße Ausführung, ist auch die KitchenAid Kohlebürstenhalter-Kappe Nr. 34 in Weiß einzeln erhältlich.
Dadurch lässt sich eine beschädigte oder fehlende Kappe gezielt ersetzen, ohne weitere Komponenten der Kohlebürstenaufnahme mitbestellen zu müssen.
Kohlenschacht Nr. 28 aus Messing
Zur vollständigen Kohlebürstenaufnahme gehört außerdem der im Motorgehäuse eingesetzte Kohlenschacht.
Dieser wird in der aktuellen Explosionszeichnung als Position Nr. 28 bezeichnet.
Auch der KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing ist einzeln erhältlich.
Dadurch können auch bei einer bereits begonnenen Reparatur gezielt die tatsächlich fehlenden oder beschädigten Einzelteile ersetzt werden.
Kompletter Motorkohlen-Einbausatz Nr. 47
Fehlen bei einer zerlegten KitchenAid mehrere Komponenten der Kohlebürstenaufnahme, kann alternativ der KitchenAid Motorkohlen-Einbausatz Nr. 47 verwendet werden.
Damit stehen sowohl die einzelnen Bauteile als auch ein kompletter Einbausatz zur Verfügung.
Gerade bei Maschinen, die bereits früher zerlegt wurden und bei denen einzelne Teile verloren gegangen sind, kann dadurch die Kohlebürstenaufnahme wieder vollständig zusammengesetzt werden.
Reparatur- und Serviceanleitung zum Kohlebürstenwechsel
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird die Arbeit an den Motorkohlen ausführlich behandelt.
Der Ausbau der Kohlebürsten wird auf Seite 9 gezeigt, der Einbau auf Seite 13.
Die Kohlenkappen werden für diese Arbeiten gelöst und nach dem korrekten Einsetzen der Motorkohlen wieder montiert.
Vor allen Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
