KitchenAid Kohlebürstenhalter-Kappe Nr. 34 weiß – Motorkohlen-Abdeckkappe
-
-
6,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 3184211-12071
zur Zeit nicht lieferbar
Nicht lieferbar
-
Weiße KitchenAid Kohlebürstenhalter-Kappe Nr. 34
Diese weiße KitchenAid Kohlebürstenhalter-Kappe Nr. 34 gehört zur Kohlebürstenaufnahme des Motors. Sie verschließt von außen den Zugang zur Motorkohle und hält die federbelastete Kohlebürste in ihrer vorgesehenen Position.

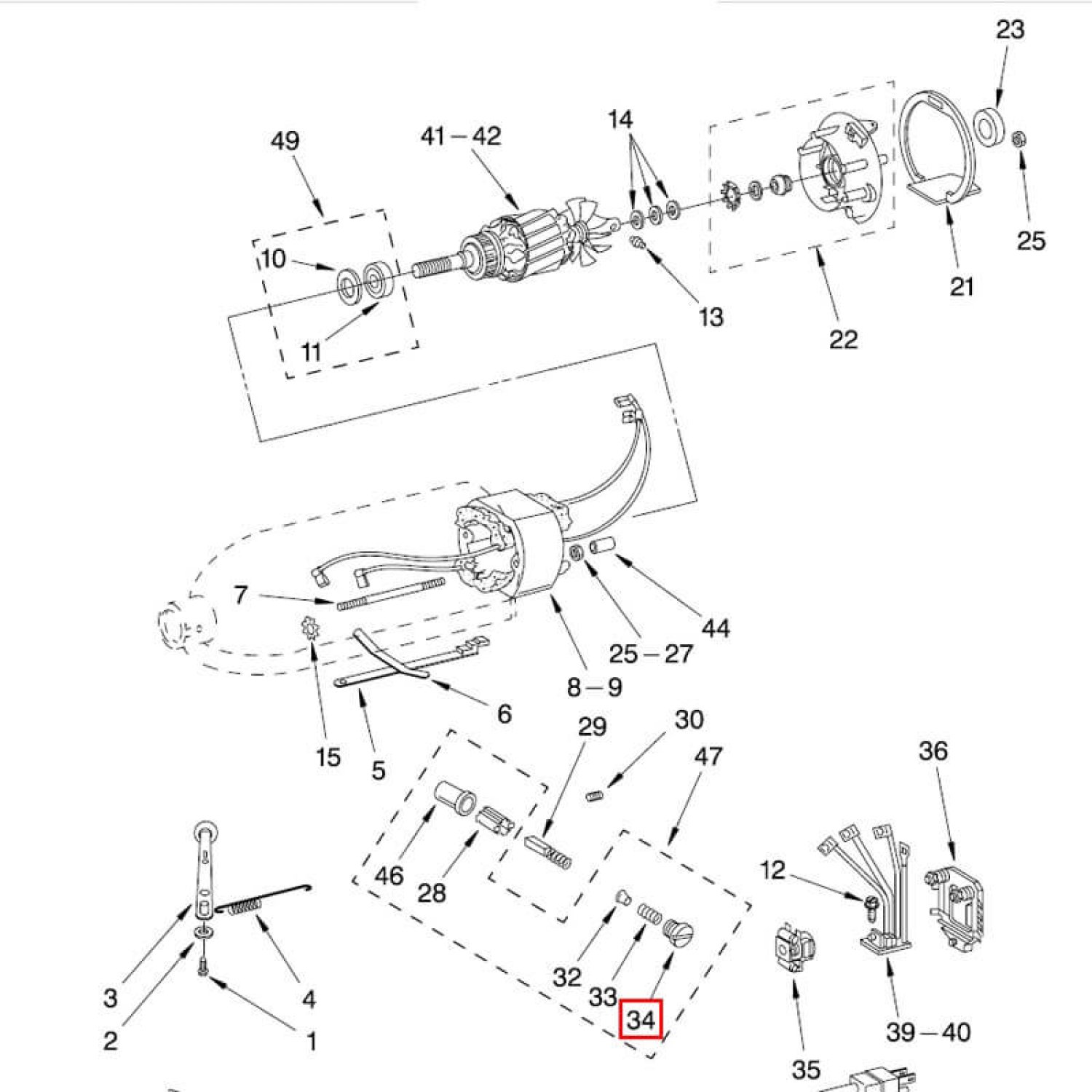

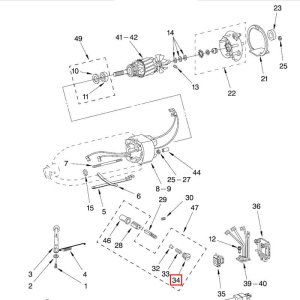

In der aktuellen Explosionszeichnung wird die Kohlenkappe als Position Nr. 34 geführt.
Geliefert wird 1 weiße Kohlebürstenhalter-Kappe.
Aufgabe der Kohlenkappe am KitchenAid-Motor
Auf beiden Seiten des Motors sitzen die Aufnahmen für die Motorkohlen. Zum Ausbau einer Kohlebürste wird die außen sichtbare Kappe herausgeschraubt. Danach kann die federbelastete Kohle aus ihrer Führung entnommen werden.
Nach dem Einsetzen einer neuen Motorkohle wird die Kappe wieder montiert. Sie bildet den äußeren Abschluss der Kohlebürstenaufnahme und hält Kohle und Feder in der vorgesehenen Position.
Wenn eine Kappe bei einer Reparatur beschädigt wurde, verloren gegangen ist oder an einer bereits zerlegten Maschine fehlt, kann sie einzeln ersetzt werden.
Maße und technische Daten
Die weiße Kohlenkappe Nr. 34 besitzt folgende Daten:
- Position in der aktuellen Explosionszeichnung: Nr. 34
- Farbe: weiß
- Höhe: 13,2 mm
- Ø: 15/12 mm
- Gewicht: ca. 4 g
- Lieferumfang: 1 Stück
Motorkohle, Kohlenschacht und weitere Bauteile der Kohlebürstenaufnahme gehören nicht zum Lieferumfang.
Weiße Ausführung teilweise längere Zeit nicht verfügbar
Die weiße Ausführung dieser KitchenAid-Kohlenkappe ist für uns schwieriger zu beschaffen als die schwarze Variante. Dadurch kann es vorkommen, dass sie zeitweise über einen längeren Zeitraum nicht lieferbar ist.
Wenn Sie die Reparatur nicht bis zur erneuten Verfügbarkeit der weißen Kappe aufschieben möchten, kann alternativ die schwarze KitchenAid Kohlebürstenhalter-Kappe Nr. 34 verwendet werden.
Schwarze Kappe als optisch passende Alternative
Auch an einer weißen KitchenAid fällt eine schwarze Kohlenkappe weniger stark auf, als man zunächst vermuten könnte.
Die Knöpfe von Geschwindigkeitshebel und Arretierhebel sind ebenfalls schwarz. Eine kleine schwarze Abdeckkappe fügt sich deshalb optisch durchaus stimmig in das Erscheinungsbild einer weißen Maschine ein.
Die schwarze Variante ist damit nicht nur eine technische, sondern auch eine optisch gut vertretbare Alternative, wenn die weiße Kappe gerade nicht verfügbar ist.
Passende Motorkohlen Nr. 29
Die eigentlichen Kohlebürsten werden in der aktuellen Explosionszeichnung als Position Nr. 29 geführt.
Für die Motorreparatur werden zwei Motorkohlen benötigt. Unser KitchenAid Kohlebürsten-/Motorkohlen-Austauschsatz Nr. 29 mit 2 Stück enthält beide Kohlen.
Beim Einsetzen ist auf die korrekte Orientierung zu achten. Auf der Seite des Geschwindigkeitshebels zeigt die Abschrägung ungefähr in 10-Uhr-Position, auf der Seite des Verriegelungshebels ungefähr in 4-Uhr-Position.
Anschließend wird die Kohlenkappe Nr. 34 wieder eingesetzt.
Kohlenschacht Nr. 28 ebenfalls separat erhältlich
Zur Kohlebürstenaufnahme gehört auch der im Motorgehäuse eingesetzte Kohlenschacht.
Dieser wird in der aktuellen Explosionszeichnung als Position Nr. 28 geführt.
Der KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing ist ebenfalls einzeln erhältlich.
Damit können die Bestandteile der Kohlebürstenaufnahme gezielt ersetzt werden.
Kompletter Motorkohlen-Einbausatz Nr. 47
Wenn bei einer bereits zerlegten KitchenAid mehrere Teile der Kohlebürstenaufnahme fehlen, steht zusätzlich der KitchenAid Motorkohlen-Einbausatz Nr. 47 zur Verfügung.
So können entweder nur einzelne benötigte Bauteile oder bei Bedarf der komplette Einbausatz verwendet werden.
Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird die Arbeit an den Motorkohlen ausführlich gezeigt.
Der Ausbau der Kohlebürsten wird auf Seite 9 behandelt, der Einbau auf Seite 13.
Die Kohlenkappen werden für den Zugang zu den Motorkohlen gelöst und nach dem Einsetzen wieder montiert.
Vor allen Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
