KitchenAid Arretierhebel-Einbausatz Nr. 9 – Verriegelung komplett für K45-Typ
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 4159744-13821 Lieferzeit 1 bis 3 Tage
-

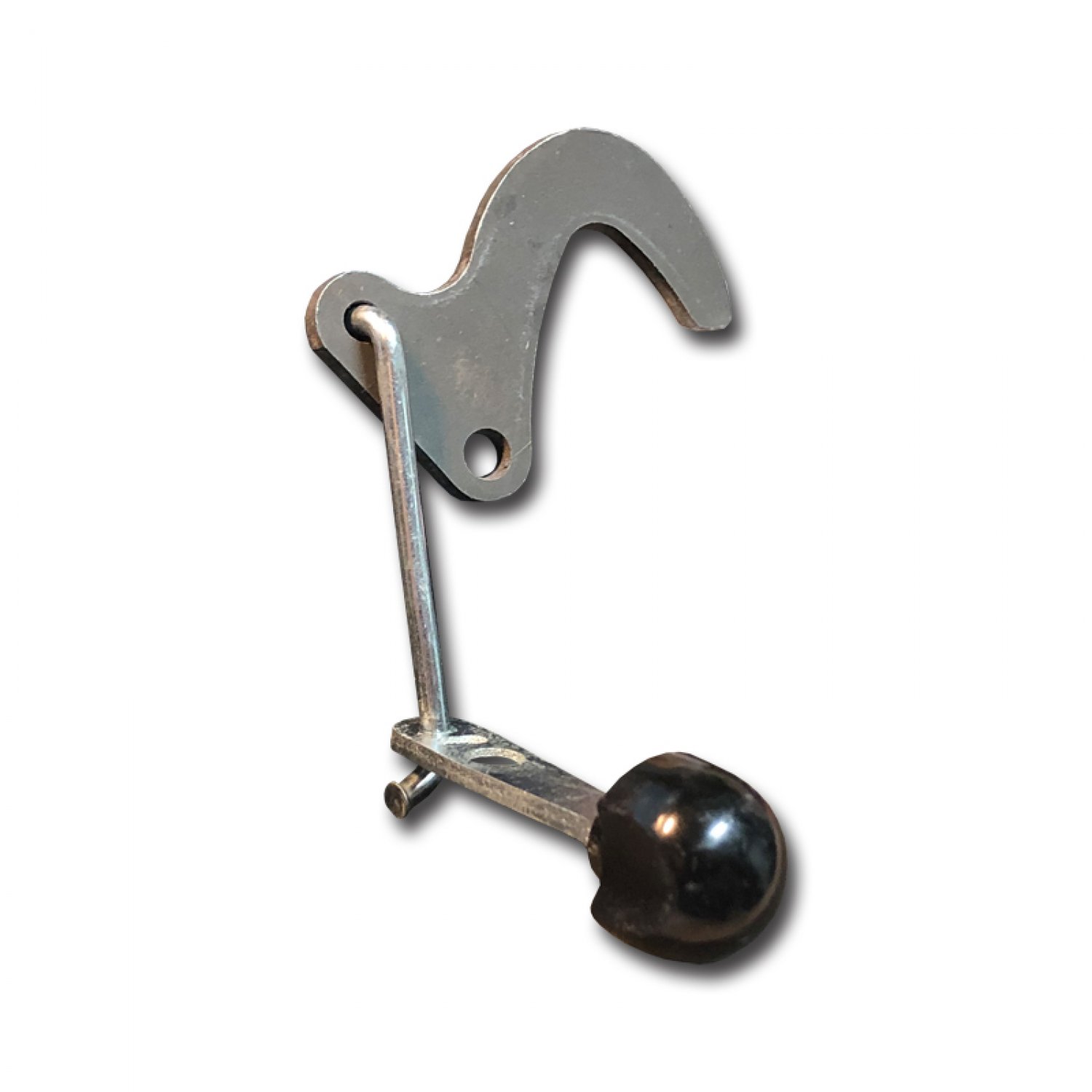

KitchenAid Arretierhebel-Einbausatz Nr. 9 – die komplette Verriegelungsmechanik
Bei den klassischen KitchenAid-Küchenmaschinen mit kippbarem Motorkopf sorgt die Verriegelungsmechanik dafür, dass das hochklappbare Oberteil nach dem Absenken sicher in seiner Arbeitsposition arretiert werden kann.
Von außen sieht man lediglich den Bedienhebel. Tatsächlich steckt dahinter jedoch eine kleine Mechanik aus mehreren miteinander verbundenen Teilen.
Der hier angebotene Einbausatz Nr. 9 ersetzt diese komplette mechanische Einheit.
Er besteht aus drei fest miteinander vernieteten und nicht trennbaren Bauteilen.
Früher konnte man die Einzelteile separat kaufen

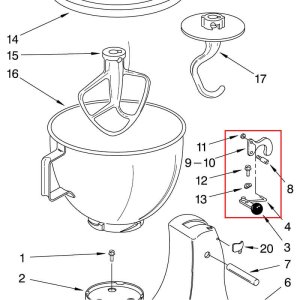

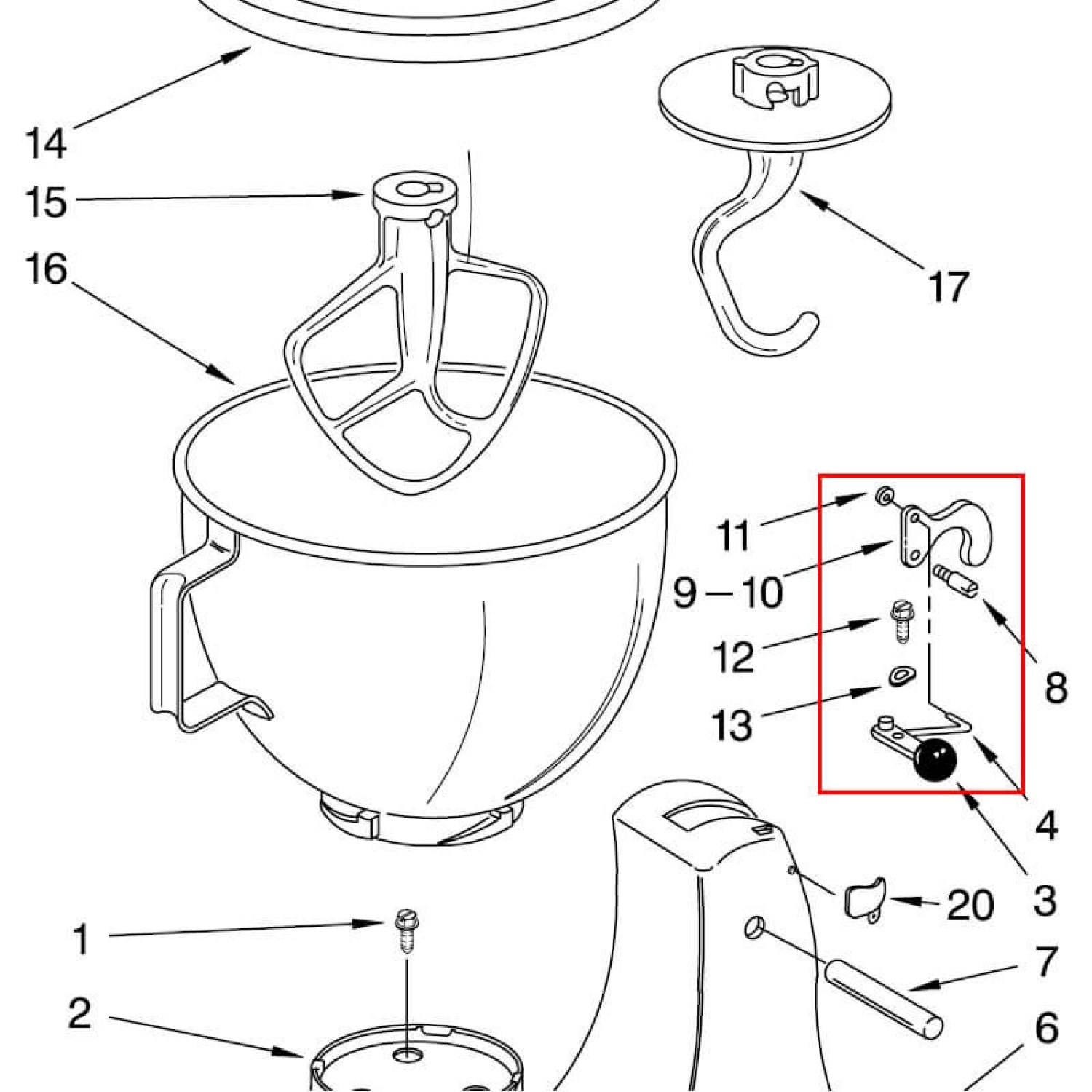

Auf älteren KitchenAid-Explosionszeichnungen ist sehr schön zu erkennen, wie die Verriegelung ursprünglich aufgebaut war.
Die miteinander arbeitenden Bauteile wurden damals noch einzeln angeboten:
- Nr. 3 – Arretierhebel / Verriegelungshebel
- Nr. 4 – Verbindungsstange
- Nr. 10 – Verriegelung
Der außen sichtbare Hebel überträgt seine Bewegung über die Verbindungsstange auf die eigentliche Verriegelung des Motorkopfes.
Diese Ersatzteilsituation hat sich inzwischen geändert.
Der Arretierhebel Nr. 3 ist weiterhin einzeln erhältlich
Wenn wirklich nur der äußere Hebel beschädigt oder gebrochen ist, muss nicht der komplette Einbausatz gekauft werden.
Den KitchenAid Arretierhebel / Verriegelungshebel Nr. 3 bieten wir weiterhin einzeln an.
Sind Verbindungsstange und Verriegelung noch einwandfrei, ist dies die günstigere und vollkommen ausreichende Reparatur.
Verbindungsstange Nr. 4 und Verriegelung Nr. 10 gibt es nicht mehr einzeln
Anders sieht es bei den beiden inneren Bauteilen aus.
Die frühere:
Verbindungsstange Nr. 4
und die:
Verriegelung Nr. 10
werden heute nicht mehr als einzelne Ersatzteile angeboten.
Ist eines dieser Teile beschädigt, verbogen oder ausgeschlagen, wird der komplette Einbausatz Nr. 9 benötigt.
Die drei Bestandteile sind in der heutigen Ausführung fest miteinander vernietet und werden als eine Einheit eingebaut.
Welche Aufgabe erfüllt die Verriegelung?
Bei einer KitchenAid des K45-Typs wird das komplette Motorgehäuse zum Wechseln von Schüssel und Rührwerkzeugen nach oben geklappt.
Zum Arbeiten wird es wieder abgesenkt und mit dem Arretierhebel verriegelt.
Diese Verriegelung hält den Motorkopf in seiner vorgesehenen Arbeitsposition.
Das ist insbesondere bei kräftigen Knetarbeiten wichtig, weil dabei wechselnde Kräfte auf das Rührwerk und damit auf den Motorkopf wirken.
Typische Defekte
Der Einbausatz kann erforderlich sein, wenn:
- der Arretierhebel bewegt wird, die Verriegelung aber nicht mehr reagiert
- sich der Motorkopf trotz LOCK-Stellung anheben lässt
- die Verbindungsstange beschädigt oder verbogen ist
- die Verriegelung ausgeschlagen oder gebrochen ist
- die Mechanik ungewöhnlich viel Spiel besitzt
- die Bewegung des äußeren Hebels nicht mehr zuverlässig auf die Verriegelung übertragen wird
Gerade der letzte Punkt ist wichtig: Ein äußerlich vollkommen intakter Hebel bedeutet noch nicht, dass die dahinterliegende Mechanik ebenfalls in Ordnung ist.
Welches Ersatzteil brauche ich?
Nur der sichtbare Hebel Nr. 3 ist defekt?
Dann genügt der einzeln erhältliche Arretierhebel Nr. 3.
Verbindungsstange Nr. 4 oder Verriegelung Nr. 10 sind beschädigt?
Dann benötigen Sie diesen kompletten Einbausatz Nr. 9.
Der Hebel lässt sich nicht vollständig verriegeln?
Dann sollte zunächst geprüft werden, ob der Motorkopf überhaupt vollständig abgesenkt werden kann. Eine falsche Einstellung der Maschinenhöhe kann ebenfalls verhindern, dass die Verriegelung sauber einrastet.
Für die klassischen K45-Klappkopfmaschinen
Der Einbausatz ist für entsprechende KitchenAid-Küchenmaschinen mit kippbarem Motorkopf vorgesehen.
Dazu gehören zahlreiche Modelle der Baureihen:
- Classic
- UltraPower
- Artisan
sowie weitere Maschinen der klassischen K45-Bauform.
Nicht passend ist der Verriegelungssatz für die großen KitchenAid-Schüsselhebermaschinen.
Reparieren statt austauschen
Auch eine defekte Verriegelungsmechanik ist kein Grund, eine ältere KitchenAid auszumustern.
Gerade die klassischen K45-Maschinen lassen sich an vielen Stellen mechanisch reparieren.
Früher wurden dazu die einzelnen Komponenten ausgetauscht. Heute wird die innere Verriegelung als kompletter, vernieteter Einbausatz ersetzt.
Damit bleibt auch für ältere Maschinen eine praktikable Reparaturmöglichkeit erhalten.
