  Schubstange Nr. 5 für KitchenAid Klappkopf-Modelle

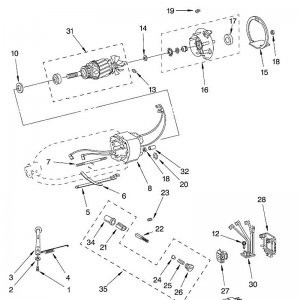

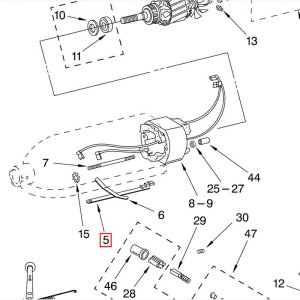

  Original KitchenAid Ersatzteil – Pos. 5 der Explositionszeichnung

  Die Schubstange Nr. 5 ist Bestandteil der mechanischen Geschwindigkeitsregelung von KitchenAid-Küchenmaschinen mit Klappkopf. Sie überträgt die Bewegung des Geschwindigkeitshebels auf die interne Regelmechanik und ist damit unmittelbar für die Funktion der Drehzahlstufen verantwortlich.

  Passend für:

  • KitchenAid Classic

  • KitchenAid UltraPower

  • KitchenAid Artisan

  • ältere Heavy Duty

  • Professional KPM50

  ---

  Entwicklung der Ausführung

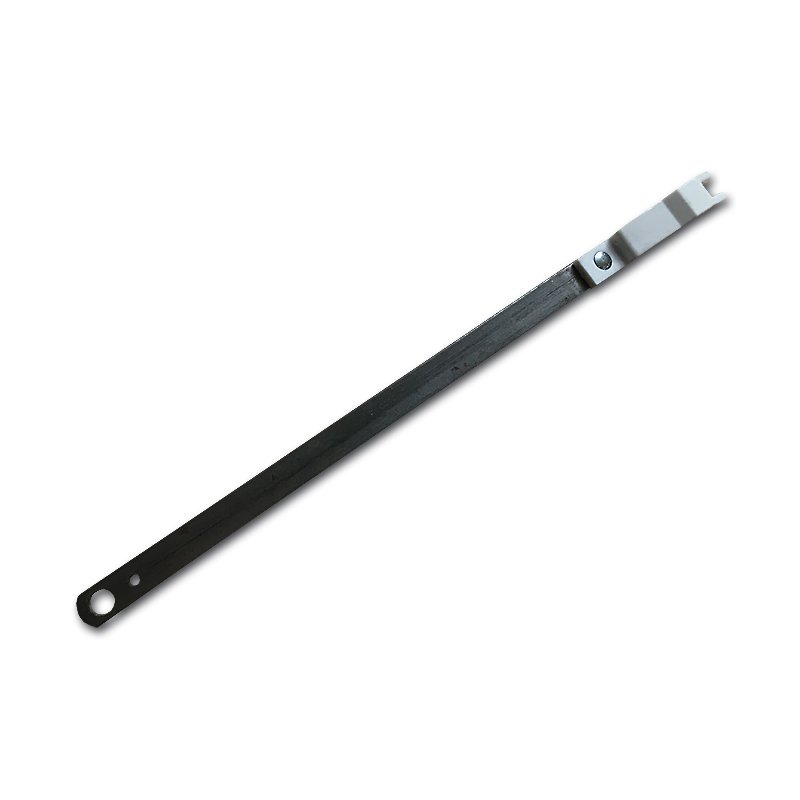

  Frühere Varianten bestanden aus einer Metallstange mit Kunststoffkopf. Auch bei diesen Modellen kam es unter Belastung gelegentlich zu thermisch bedingten Schäden am Kunststoffkopf.

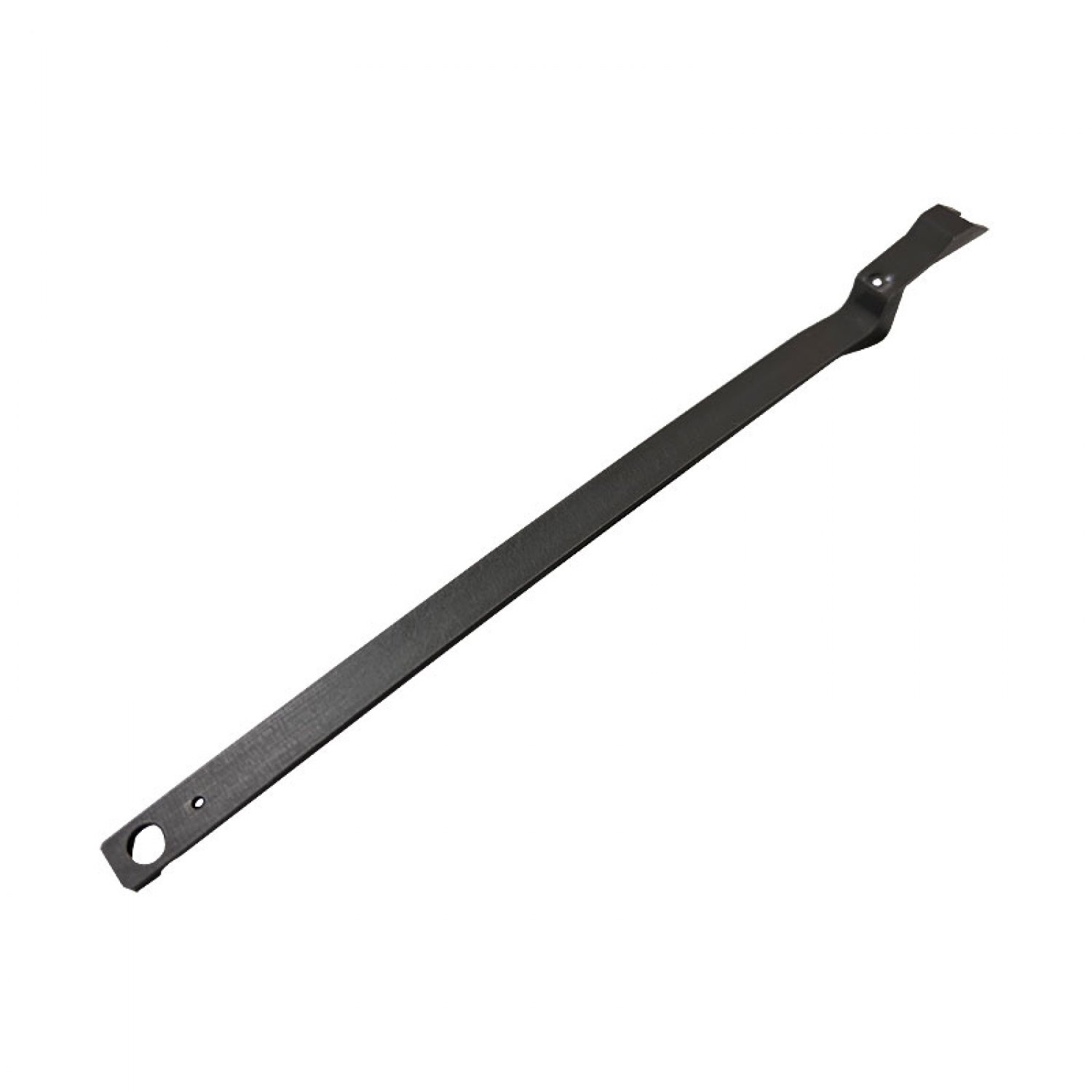

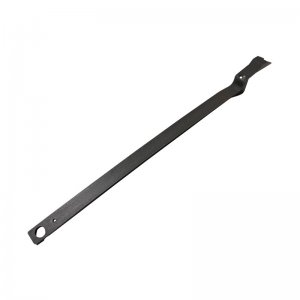

  Seit etwa 2018 werden ausschließlich Schubstangen gefertigt, die vollständig aus Kunststoff bestehen. Geometrie und Passform sind unverändert geblieben, ebenso die Kompatibilität zu den genannten Modellen.

  Das Materialverhalten ist jedoch anders: Bei thermischer Überlastung verformt sich die Kunststoffschubstange, anstatt dass nur ein separater Kopf betroffen ist.

  ---

  Hintergrund zu typischen Schäden

  In vielen neueren Maschinen ist die sogenannte Brückenfeder Nr. 6 nicht mehr verbaut.

  Diese Feder sorgt konstruktiv für eine definierte Distanz zwischen:

  • Schubstange Nr. 5

  • und der Motorwicklung

  Fehlt diese Distanz, kann die Schubstange bei Betrieb auf der Wicklung aufliegen. Durch Reibung und Wärmeentwicklung kommt es dann zu:

  • Verformung

  • Anschmelzen

  • Blockieren der Geschwindigkeitsmechanik

  Das äußert sich häufig durch ungleichmäßige Drehzahl oder vollständigen Funktionsausfall.

  ---

  Wichtiger Hinweis zur Reparatur (siehe Seite 8 der Reparaturanleitung)

  Der betroffene Bereich ist in der verlinkten Reparaturanleitung auf Seite 8 deutlich dargestellt.

  Dort ist erkennbar, wo die Schubstange im Verhältnis zur Wicklung sitzt und welche Funktion die Brückenfeder übernimmt.

  Bei Austausch der Schubstange sollte dieser Bereich überprüft werden.
  Der nachträgliche Einbau der Brückenfeder Nr. 6 stellt die konstruktiv vorgesehene Distanz wieder her und kann erneutes Anschmelzen verhindern.

  ---

  Technische Daten (aktuelle Ausführung)

  • Länge: 140 mm

  • Breite: 7 mm

  • Dicke: 1,5 mm

  • Gewicht: 9 g

  • Material: Kunststoff

  ---

  Zusammenfassung

  Original KitchenAid Ersatzteil in aktueller Kunststoffausführung mit unveränderter Passform.

  Für eine dauerhafte Reparatur empfiehlt sich die Prüfung des gesamten Mechanikbereichs – insbesondere des in der Reparaturanleitung auf Seite 8 gezeigten Bereichs.
