KitchenAid Rotor / Anker Nr. 31 – 230 Volt mit Lüfterrad und Kugellager
-
-
99,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: KA-9708316-W10900799-138241
zur Zeit nicht lieferbar
Nicht lieferbar
-

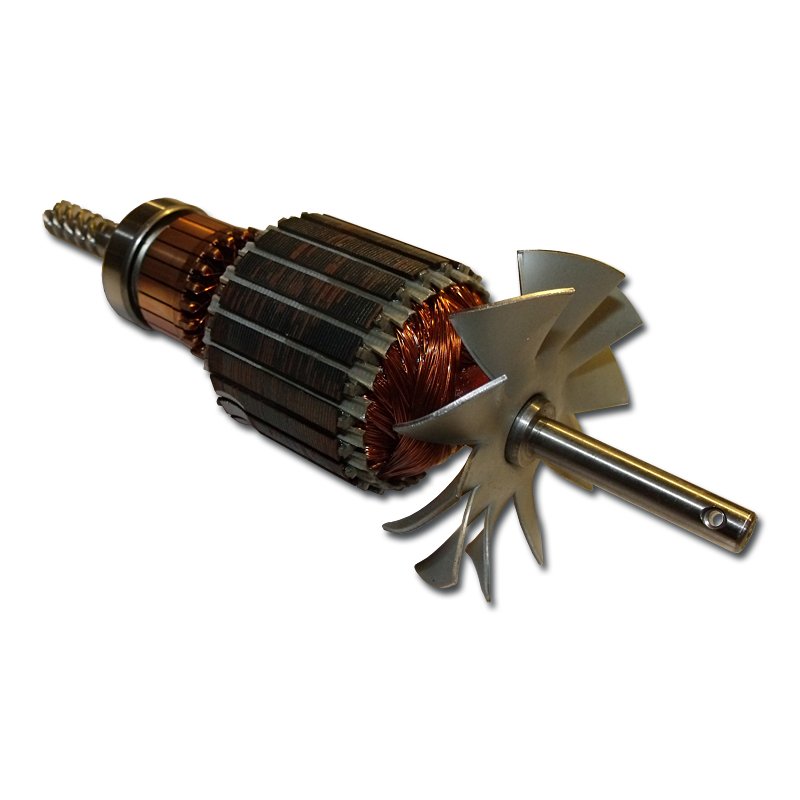

KitchenAid Rotor Nr. 31 für die klassischen 230-Volt-Motoren
Dieser KitchenAid Rotor Nr. 31, auch Anker beziehungsweise Armature genannt, ist das zentrale rotierende Bauteil des klassischen europäischen KitchenAid-Motors für 230 Volt.
Der Rotor trägt die Wicklung und den Kollektor, über den die Kohlebürsten den elektrischen Strom auf den drehenden Motor übertragen. Auf der Rotorwelle befinden sich außerdem das metallische Lüfterrad sowie das bereits montierte Kugellager.
Der Rotor wird damit als weitgehend montagefertige Baugruppe geliefert.
250, 300 oder 325 Watt – tatsächlich derselbe KitchenAid-Motor
Ein Punkt sorgt bei KitchenAid-Küchenmaschinen seit vielen Jahren für Verwirrung: Je nach Modell stehen 250 W, 300 W oder 325 W auf dem Typenschild beziehungsweise in den technischen Daten.
Es liegt deshalb nahe anzunehmen, eine Artisan mit 300 Watt besitze einen stärkeren Motor als eine Classic mit 250 Watt oder eine klassische Heavy Duty mit 325 Watt wiederum einen stärkeren Motor als beide.
Bei dieser klassischen KitchenAid-Motorfamilie ist das nicht der Fall.
Die betreffenden Maschinen verwenden technisch denselben Motor und damit auch denselben Rotor.
Wir weisen darauf bewusst so deutlich hin, weil ein Besitzer einer Classic nicht davon ausgehen muss, allein durch den Kauf einer klassischen Artisan einen stärkeren Elektromotor zu erhalten.
Die Maschinen unterscheiden sich je nach Modell in Ausstattung, Bauform, Schüsselaufnahme oder anderen Details. Die angegebenen 250, 300 oder 325 Watt stehen bei diesen klassischen Ausführungen aber nicht für drei verschiedene Motorstärken.
W10900799, 9708316, 241991-4 und W10417244 führen zum gleichen Rotor
Zusätzliche Verwirrung entsteht durch die unterschiedlichen KitchenAid-Ersatzteilnummern.

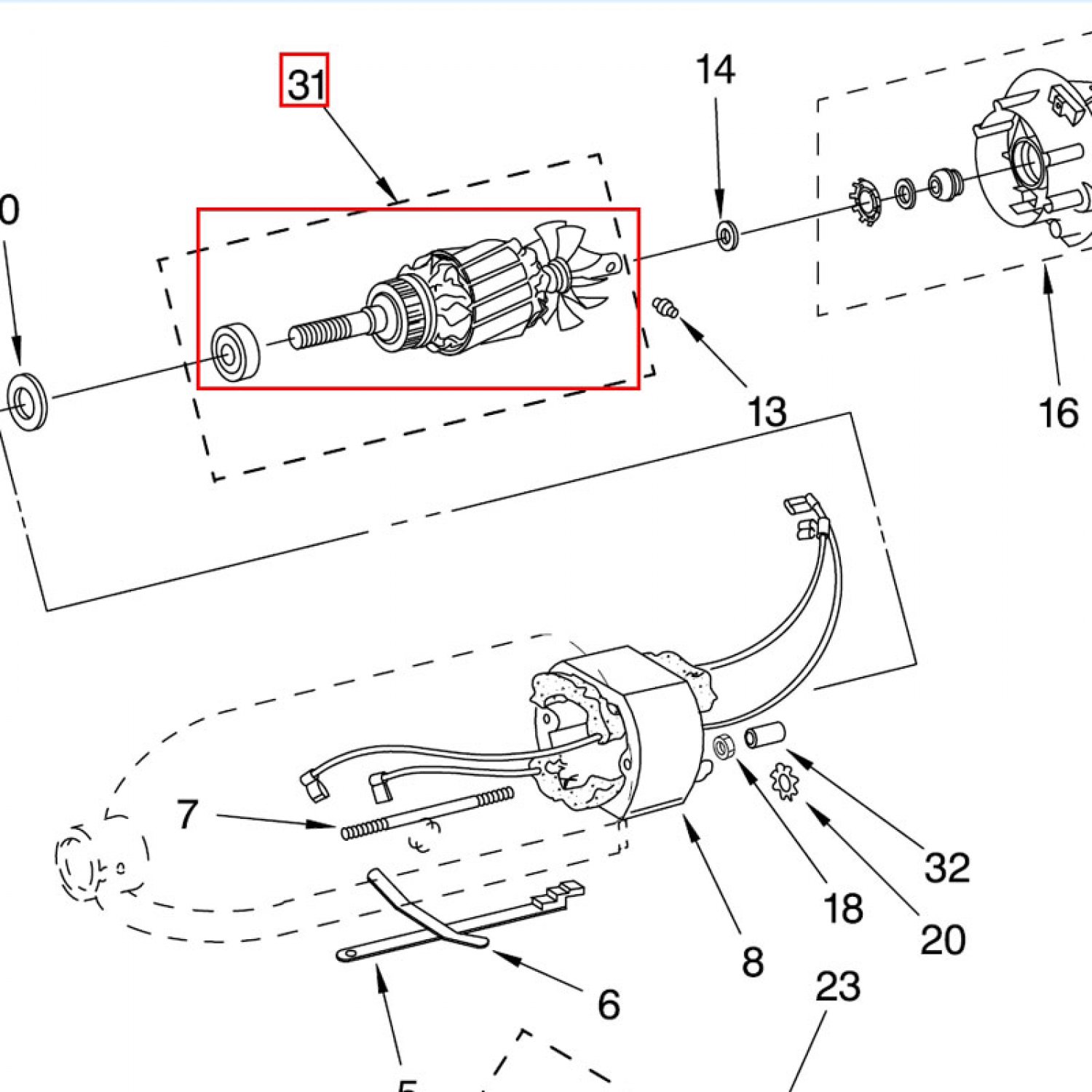

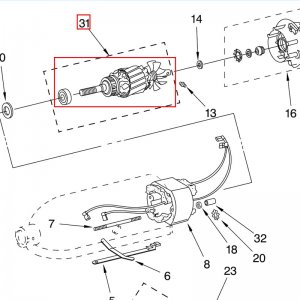

In Explosionszeichnungen verschiedener Modelle finden sich für den 230-Volt-Rotor unter anderem die Nummern:
W10900799, 9708316, 241991-4 und W10417244.
Diese Nummern bezeichnen nicht vier verschiedene Leistungsstufen.
Sie lassen sich bei der hier behandelten klassischen Motorfamilie auf einen einzigen 230-Volt-Rotor zurückführen.
Deshalb ist weder die Wattangabe noch eine einzelne ältere Teilenummer ein Hinweis darauf, dass eine andere Motorleistung benötigt wird.
Für Classic, Ultra Power, Artisan und klassische KPM5-Bauart
Der Rotor wird bei entsprechenden europäischen 230-Volt-Ausführungen der klassischen KitchenAid-Motorfamilie eingesetzt.
Dazu gehören insbesondere Classic, Ultra Power und Artisan mit Klappkopf sowie die klassische Heavy-Duty-/KPM5-Bauart mit feststehendem Motorkopf und Schüsselheber.
Auch die Hobart K5-A gehört zum klassischen KPM5-Typ. Hobart vermarktete diese Professional-KitchenAid technisch baugleich unter eigenem Namen.
Die unterschiedlichen Wattangaben dieser Maschinen ändern nichts daran, dass innerhalb dieser Motorfamilie derselbe Rotor verwendet wird.
Nicht mit neueren großen KitchenAid-Motoren verwechseln
Die Aussage „250 W, 300 W und 325 W – gleicher Motor“ bezieht sich ausdrücklich auf die hier behandelte klassische europäische 230-Volt-Motorkonstruktion.
Sie darf nicht auf sämtliche KitchenAid-Maschinen übertragen werden.
Neuere große Baureihen besitzen teilweise andere Motor- und Getriebekonstruktionen. Auch die bloße Bezeichnung Artisan oder Professional sagt deshalb noch nichts darüber aus, dass derselbe Rotor verbaut sein muss.
Entscheidend ist die konkrete klassische Motorbauart.
So arbeitet der Rotor mit Stator und Kohlebürsten zusammen
Der Rotor dreht sich im Magnetfeld des feststehenden Stators.

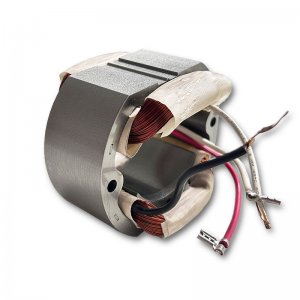

Der KitchenAid Stator Nr. 9 für 230 Volt bildet den feststehenden Teil des Motors.
Die KitchenAid Kohlebürsten Nr. 29 liegen am Kollektor des Rotors an und übertragen dort den Strom auf die drehende Wicklung.
Rotor, Stator, Kohlebürsten und Motorsteuerung bilden deshalb ein zusammenwirkendes System. Bei einem Motorproblem sollte nicht automatisch nur eines dieser Bauteile als Ursache angenommen werden.
Mögliche Hinweise auf einen beschädigten Rotor
Ein defekter Rotor kann sich beispielsweise durch starken Funkenflug am Kollektor, unruhigen Motorlauf, Startprobleme, verbrannten Geruch, Rauchentwicklung, sichtbare Wicklungsschäden, starke Vibrationen oder einen beschädigten Kollektor bemerkbar machen.
Auch ein verschlissenes Kugellager auf der Rotorwelle kann Motorgeräusche verursachen.
Diese Erscheinungen sind jedoch keine eindeutige Diagnose. Ähnliche Fehlerbilder können auch von Kohlebürsten, Stator, Steuerung oder einer anderen Lagerstelle verursacht werden.
Vor dem Austausch des kompletten Rotors sollte deshalb die tatsächliche Ursache möglichst eingegrenzt werden.
Bei reinem Lagerschaden kann das Kugellager einzeln ersetzt werden
Zum kompletten Rotor gehört bereits das auf der Welle montierte Kugellager.
Wenn Wicklungen, Kollektor und Rotorwelle noch einwandfrei sind und ausschließlich dieses Lager beschädigt ist, muss nicht zwingend der gesamte Rotor ersetzt werden.
Das passende SKF Motorlager für die Rotor-/Ankerwelle führen wir deshalb auch einzeln.
Nicht verwechselt werden darf dieses Kugellager mit dem hinteren Führungslager. Dieses sitzt in der KitchenAid Lagerbrücke Nr. 22.
Bei Motorgeräuschen ist diese Unterscheidung wichtig, weil ein Rotortausch einen Schaden am hinteren Führungslager selbstverständlich nicht beseitigt.
Ausbau des Rotors auf Seite 9 der Reparaturanleitung
Unsere 42-seitige KitchenAid Reparatur- und Serviceanleitung behandelt auf Seite 9 den Ausbau des Ankers.
Nach dem Ausbau der Kohlebürsten kann der Rotor aus dem Motor herausgenommen werden.
Die Anleitung weist dabei auch auf die Scheiben auf der Rotorwelle hin. Deren Lage sollte beim Ausbau beachtet werden, damit sie später an der entsprechenden Stelle wieder eingesetzt werden können.
Die Rotorwelle sollte beim Ausbau nicht durch ungeeignete harte Schläge beschädigt werden.
Prüfung und Einbau auf Seite 12
Auf Seite 12 wird die Prüfung und Montage des Ankers behandelt.
Dort geht es unter anderem um die Kontrolle des Rotors, das Lüfterrad, die Übernahme der Scheiben auf einen neuen Anker und das Einsetzen des Rotors in das Motorgehäuse.
Auch der richtige Sitz des Kugellagers wird dort behandelt.
Damit ist diese Seite bei einem vollständigen Rotortausch besonders wichtig.
Axiales Spiel und Kohlebürsten auf Seite 13
Nach dem Einbau muss sich der Rotor frei drehen können.
Auf Seite 13 der Reparaturanleitung wird deshalb das axiale Spiel des Ankers kontrolliert. Es soll nur ein geringes Endspiel vorhanden sein, damit sich der Rotor frei drehen kann.
Anschließend wird dort auch der Einbau der Kohlebürsten behandelt.
Nach einer Motorreparatur sollten daher Rotorlauf, Lagersitz, axiales Spiel und korrekte Position der Kohlebürsten gemeinsam kontrolliert werden.
Ausschließlich für 230 Volt
Dieser Rotor ist für die europäische 230-Volt-Ausführung vorgesehen.
Er darf nicht mit Motorbauteilen amerikanischer 110-/120-Volt-Maschinen verwechselt werden.
Die elektrische Auslegung der Rotorwicklung ist von der vorgesehenen Netzspannung abhängig. Vor der Bestellung muss deshalb die Spannungsangabe des Gerätes beachtet werden.
Lieferumfang und Teilenummern
Geliefert wird 1 KitchenAid Rotor / Anker Nr. 31 für 230 Volt, einschließlich metallischem Lüfterrad, Kollektor und bereits montiertem Kugellager.
Zugeordnete KitchenAid-Nummern sind:
W10900799 / 9708316 / 241991-4 / W10417244
Diese Nummern führen bei der klassischen 230-Volt-Motorfamilie auf denselben Rotor und stehen nicht für verschiedene Leistungsstufen.
