KitchenAid Lagerbrücke Nr. 22 mit integriertem Führungslager – Bearing Bracket
-
- 39,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3180526-18941 Lieferzeit 1 bis 3 Tage
-

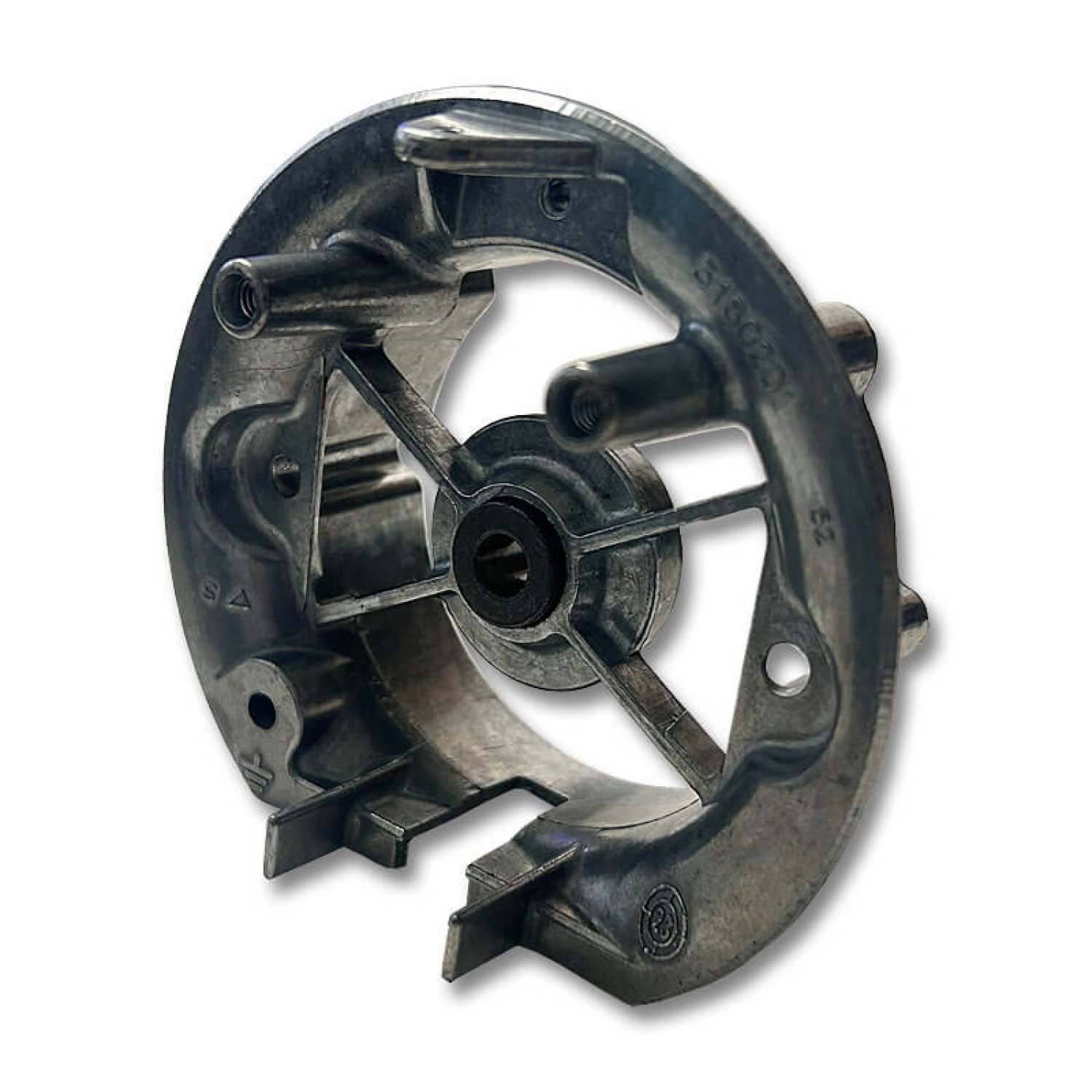

KitchenAid Lagerbrücke Nr. 22 mit integriertem Führungslager
Die KitchenAid Lagerbrücke Nr. 22 befindet sich im hinteren Bereich der Motoreinheit. In ihr sitzt das Führungslager, das die Ankerwelle des Motors an ihrem hinteren Ende aufnimmt und führt.
Dieses Bauteil ist besonders wichtig bei einem charakteristischen Fehlerbild: Die KitchenAid beginnt während des Betriebs laut zu kreischen oder schrill zu quietschen. Das Geräusch kann plötzlich auftreten, zeitweise wieder verschwinden oder vor allem auf den kleineren Geschwindigkeitsstufen deutlich werden.
Nach den Erfahrungen unserer Partnerwerkstätten liegt die Ursache dieses Kreischens im Regelfall im Führungslager der hinteren Lagerbrücke.
Kreischen kommt vom Lager – nicht vom KitchenAid-Getriebe
Bei einem laut kreischenden Gerät wird häufig zunächst das Getriebe verdächtigt. Die Maschine wird geöffnet, Zahnräder werden untersucht und nicht selten wird auch das Getriebefett gewechselt.
Bei dem hier beschriebenen Schadensbild führt diese Suche jedoch in die falsche Richtung.
Das Kreischen entsteht am hinteren Führungslager der Motorwelle und nicht im Getriebe.
Ist das Lager schwergängig geworden beziehungsweise hat es „gefressen“, kann die schnell drehende Ankerwelle nicht mehr frei in ihrer hinteren Lagerstelle laufen. Dabei entsteht das typische schrille Geräusch.
Ein Wechsel des Getriebefetts oder die Suche nach beschädigten Zahnrädern beseitigt diese Ursache nicht.
Warum ein gefressenes Führungslager kreischt
Die Ankerwelle des Motors dreht sich mit hoher Geschwindigkeit. Damit sie dabei sauber läuft, muss sie an ihren Lagerstellen exakt und möglichst reibungsarm geführt werden.
Das hintere Führungslager in der Lagerbrücke übernimmt genau diese Aufgabe.
Wird das Lager schwergängig, entsteht Reibung an der Motorwelle. Daraus kann sich das sehr auffällige, hochfrequente Kreischen entwickeln, das sich über das Metallgehäuse der Küchenmaschine deutlich überträgt.
Das Geräusch kann deshalb sehr massiv wirken, obwohl seine Ursache in einem vergleichsweise kleinen Lager liegt.
Typische Anzeichen für einen Schaden an der Lagerbrücke
Das Schadensbild zeigt sich nach den Erfahrungen unserer Partnerwerkstätten häufig durch eine Kombination mehrerer Merkmale:
- deutliches Kreischen oder schrilles Quietschen,
- Geräusch tritt teilweise nur sporadisch auf,
- niedrigere Geschwindigkeitsstufen können besonders auffällig sein,
- Zahnräder zeigen keinen zum Geräusch passenden Schaden,
- ein Wechsel des Getriebefetts bringt keine Besserung.
Bei diesem Fehlerbild sollte die Fehlersuche deshalb direkt an der hinteren Motorlagerung ansetzen.
Führungslager nicht separat erhältlich
Die ältere KitchenAid-Reparaturbeschreibung geht noch davon aus, dass das eigentliche Lager aus der Lagerbrücke ausgebaut und einzeln erneuert werden kann.
Nach unserer langjährigen Erfahrung entspricht das jedoch nicht mehr der tatsächlichen Ersatzteilversorgung. Zumindest während der vergangenen rund 20 Jahre konnten wir dieses Führungslager nicht einzeln beschaffen.
Das Lager wird bereits fest in der kompletten Lagerbrücke geliefert.
Ist es festgegangen oder beschädigt, wird deshalb die gesamte Lagerbrücke Nr. 22 mit integriertem Führungslager ausgetauscht.
Ausbau und Lagerung in der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Ausbau der Lagerbrücke auf den Seiten 8 und 9 beschrieben.
Auf den Seiten 12 und 13 zeigt die ältere Reparaturanleitung anschließend noch den damals vorgesehenen Austausch des einzelnen Führungslagers.
Für die heutige Reparatur gilt dagegen in der Praxis:
Defektes Führungslager = komplette Lagerbrücke Nr. 22 ersetzen.

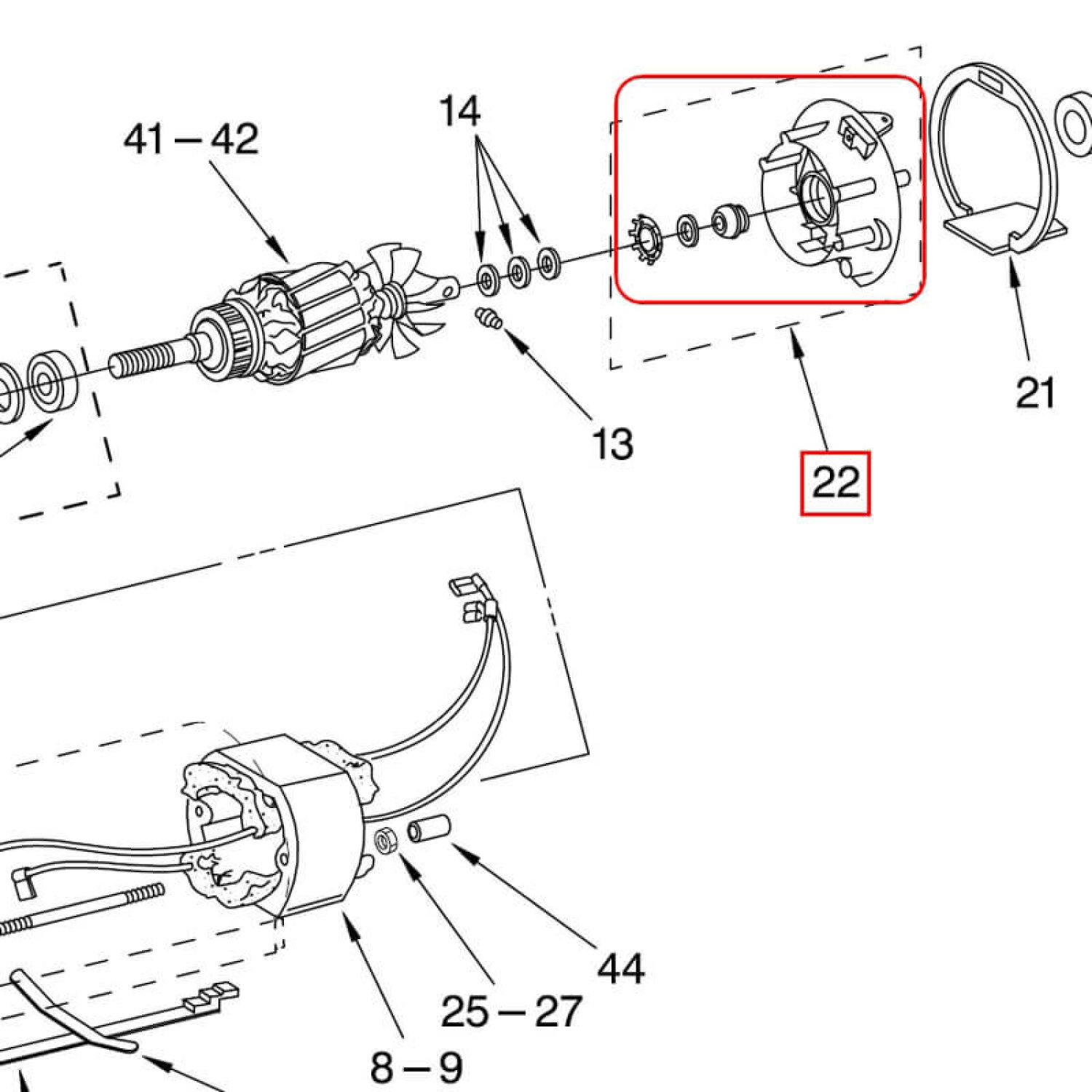

Aufgabe der Lagerbrücke Nr. 22
Die Lagerbrücke ist ein wichtiger Bestandteil der Motoreinheit. Sie bildet die hintere Lagerstelle der Ankerwelle und sorgt für deren korrekte Führung.
Zu ihren Aufgaben gehören insbesondere die Aufnahme des hinteren Führungslagers, die Positionierung der Motorwelle und die Unterstützung eines freien und ruhigen Motorlaufs.
Ein festgehendes Lager ist deshalb nicht lediglich ein akustisches Problem. Die Ankerwelle läuft dann nicht mehr so frei in ihrer vorgesehenen Lagerstelle, wie es für den Motorbetrieb erforderlich ist.
Für klassische KitchenAid-Motorbauarten
Die Lagerbrücke Nr. 22 wird bei entsprechenden klassischen KitchenAid-Motorbauarten eingesetzt, darunter Maschinen des K45-Typs mit Klappkopf sowie klassische KPM5-/K5SS-Ausführungen mit feststehendem Motorkopf und heb- und senkbarer Schüssel.
Dazu gehören je nach konkreter Ausführung verschiedene KitchenAid Classic-, Ultra-Power- und Artisan-Modelle sowie entsprechende klassische Bowl-Lift-Maschinen.
Bei Schüsselhebermaschinen ist die konkrete Baureihe zu beachten. Nicht jede KitchenAid mit heb- und senkbarer Schüssel gehört zum klassischen KPM5-Typ.
Kreischgeräusch gezielt reparieren
Wer das typische Kreischgeräusch richtig einordnet, kann unnötige Arbeiten am Getriebe vermeiden.
Ist das Führungslager der Lagerbrücke festgegangen, besteht die Reparatur im Austausch der kompletten Lagerbrücke Nr. 22. Das neue Führungslager ist bereits Bestandteil der Baugruppe.
Damit wird die hintere Lagerstelle der Ankerwelle erneuert und die eigentliche Ursache des Kreischens beseitigt.
