KitchenAid Motorlager – SKF Rillenkugellager für Rotor / Anker 230 V
-
- 17,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 4159001-12031 Lieferzeit 1 bis 3 Tage
-

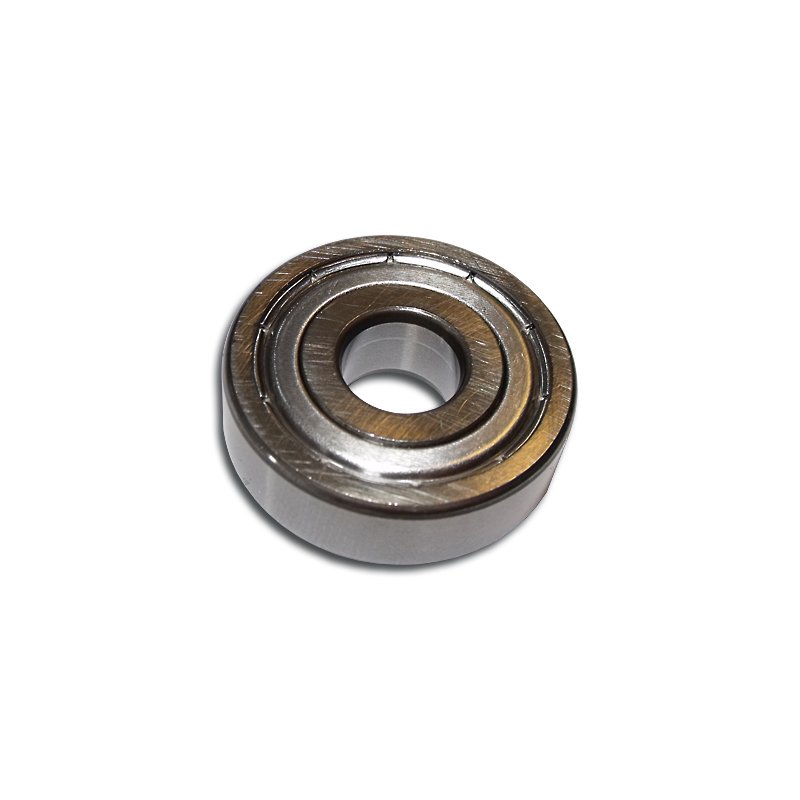

SKF Motorlager für KitchenAid Rotor und Ankerwelle
Dieses KitchenAid Motorlager ist ein hochwertiges SKF Rillenkugellager für den Rotor beziehungsweise Anker klassischer europäischer KitchenAid-Küchenmaschinen mit 230-Volt-Motor.
Das Kugellager sitzt direkt auf der Welle des Ankers und ermöglicht dessen präzise und leichtgängige Rotation innerhalb des Motors.
KitchenAid liefert dieses Motorlager regulär nicht als einzelnes Ersatzteil, sondern zusammen mit dem kompletten Rotor. Wir bieten deshalb ein einzeln austauschbares SKF Markenlager aus europäischer Fertigung als Ersatz für das serienmäßig verbaute Lager an.
Einzelnes Lager statt vollständigem Rotortausch
Ist lediglich das Kugellager verschlissen, während Rotorwelle, Wicklung und Kollektor noch in einwandfreiem Zustand sind, muss nicht automatisch der komplette Rotor erneuert werden.
Mit diesem Motorlager kann gezielt nur das verschlissene Kugellager ersetzt werden.
Das SKF Rillenkugellager ist:
- beidseitig abgedichtet
- bereits gefettet
- für den dauerhaften Motorbetrieb ausgelegt
- als einzelnes Ersatzteil verfügbar
Ist dagegen der Rotor selbst beschädigt, führen wir auch den kompletten KitchenAid Rotor / Anker Nr. 31 für 230 Volt.
Für klassische KitchenAid-Motoren mit 230 Volt
Das Lager ist für entsprechende europäische 230-V-Ausführungen der klassischen KitchenAid-Motorbauart vorgesehen.
Dazu gehören passende Ausführungen von:
- Classic
- Ultra Power
- Artisan
- Heavy Duty der klassischen Bauart
Je nach Modell können auf den Typenschildern unterschiedliche Wattangaben wie 250, 300 oder 325 Watt stehen. Diese Wattzahl allein ist kein geeignetes Kriterium für die Ersatzteilauswahl.
Entscheidend ist die passende Rotor- und Motorkonstruktion.
Nicht gemeint sind neuere große KitchenAid-Maschinen mit abweichender Motor- und Getriebekonstruktion sowie US-Importgeräte mit einer anderen elektrischen Ausführung.
Woran ein verschlissenes Motorlager erkennbar sein kann
Ein verschlissenes oder beschädigtes Kugellager auf der Rotorwelle kann unterschiedliche Auswirkungen haben.
Mögliche Hinweise sind beispielsweise:
- rauer oder zunehmend lauter Motorlauf
- Lauf- oder Schleifgeräusche
- Vibrationen
- spürbares Spiel an der Rotorwelle
- ungewöhnliche Motorgeräusche trotz intakter Kohlebürsten
Diese Erscheinungen können allerdings auch andere Ursachen haben.
Vor dem Austausch sollte deshalb geprüft werden, ob tatsächlich das Kugellager auf der Ankerwelle betroffen ist und ob Rotorwelle und Lagersitz noch in einwandfreiem Zustand sind.
Nicht mit dem hinteren Führungslager verwechseln
Der klassische KitchenAid-Motor besitzt unterschiedliche Lagerstellen.
Das hier angebotene SKF Rillenkugellager sitzt direkt auf der Rotor- beziehungsweise Ankerwelle.
Davon zu unterscheiden ist das hintere Führungslager im Bereich der Lagerbrücke.
Bei dem für klassische KitchenAid-Motoren typischen starken Kreischen liegt die Ursache nach unserer Erfahrung regelmäßig am hinteren Führungslager und nicht an diesem Kugellager oder am Getriebe.
In diesem Fall sollte die KitchenAid Lagerbrücke Nr. 22 mit integriertem Führungslager überprüft werden.
Damit handelt es sich um zwei unterschiedliche Lagerstellen und zwei unterschiedliche Reparaturen.
Anker und Motorlager in der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird auf Seite 12 der Anker beziehungsweise Rotor behandelt.
Auf dessen Welle sitzt das hier angebotene Kugellager.
Die Reparaturanleitung hilft bei der Einordnung des Rotors innerhalb der Motorbaugruppe und unterstützt beim Zerlegen und anschließenden Zusammenbau der Maschine.
Vor allen Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
Hinweise zum Ausbau und Einpressen des Kugellagers
Das alte Lager sollte so von der Rotorwelle entfernt werden, dass Welle und Lagersitz nicht beschädigt werden.
Beim Einsetzen des neuen Lagers ist darauf zu achten, dass es gerade und schonend auf seinen Sitz gebracht wird.
Die Einpresskraft sollte nicht unnötig über die Kugeln beziehungsweise über den falschen Lagerring übertragen werden.
Das SKF-Lager ist bereits gefettet und abgedichtet. Eine zusätzliche Befüllung mit Fett vor dem Einbau ist nicht erforderlich.
Unterlegscheibe Position 10 unterhalb des Motorlagers

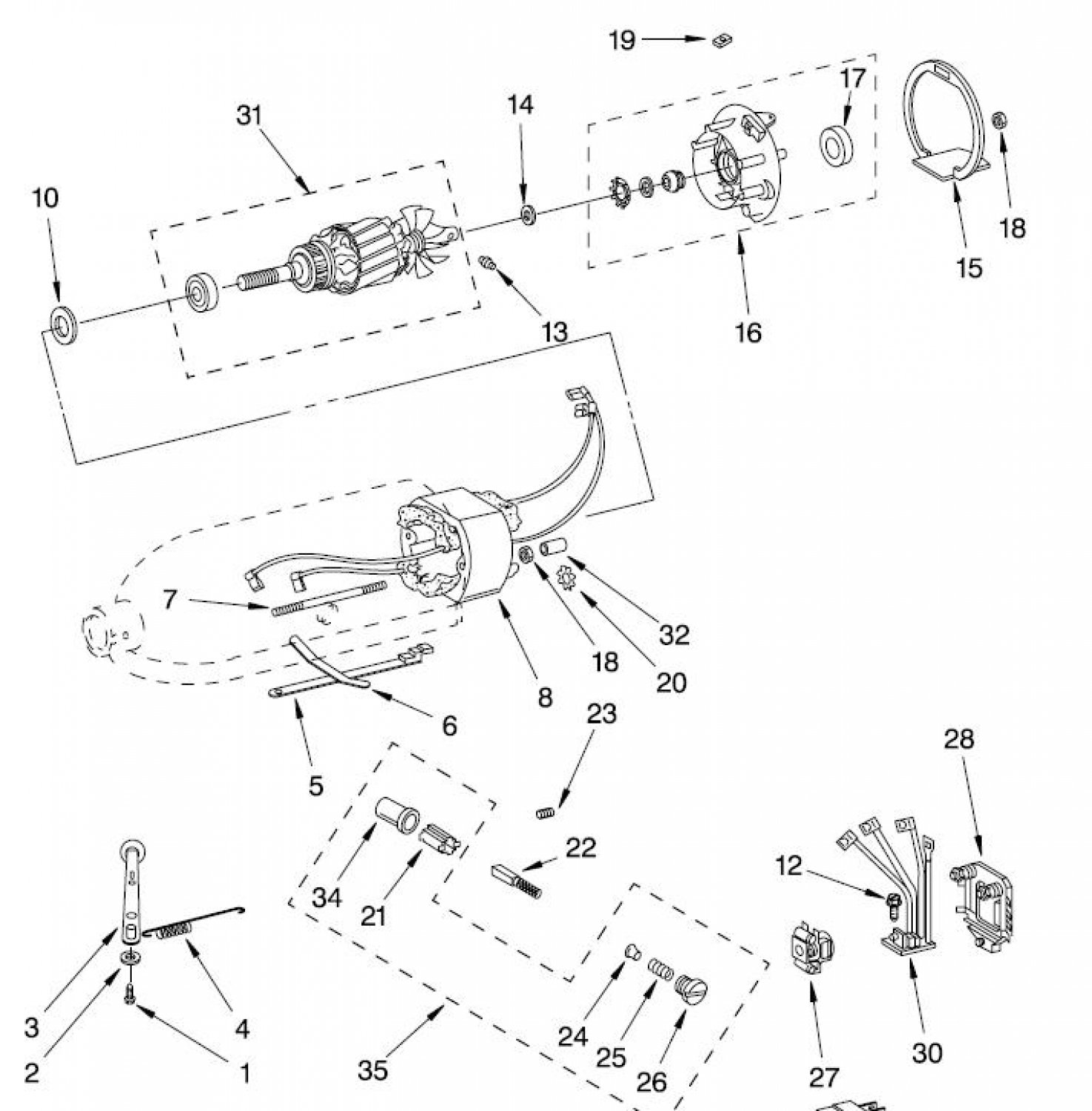

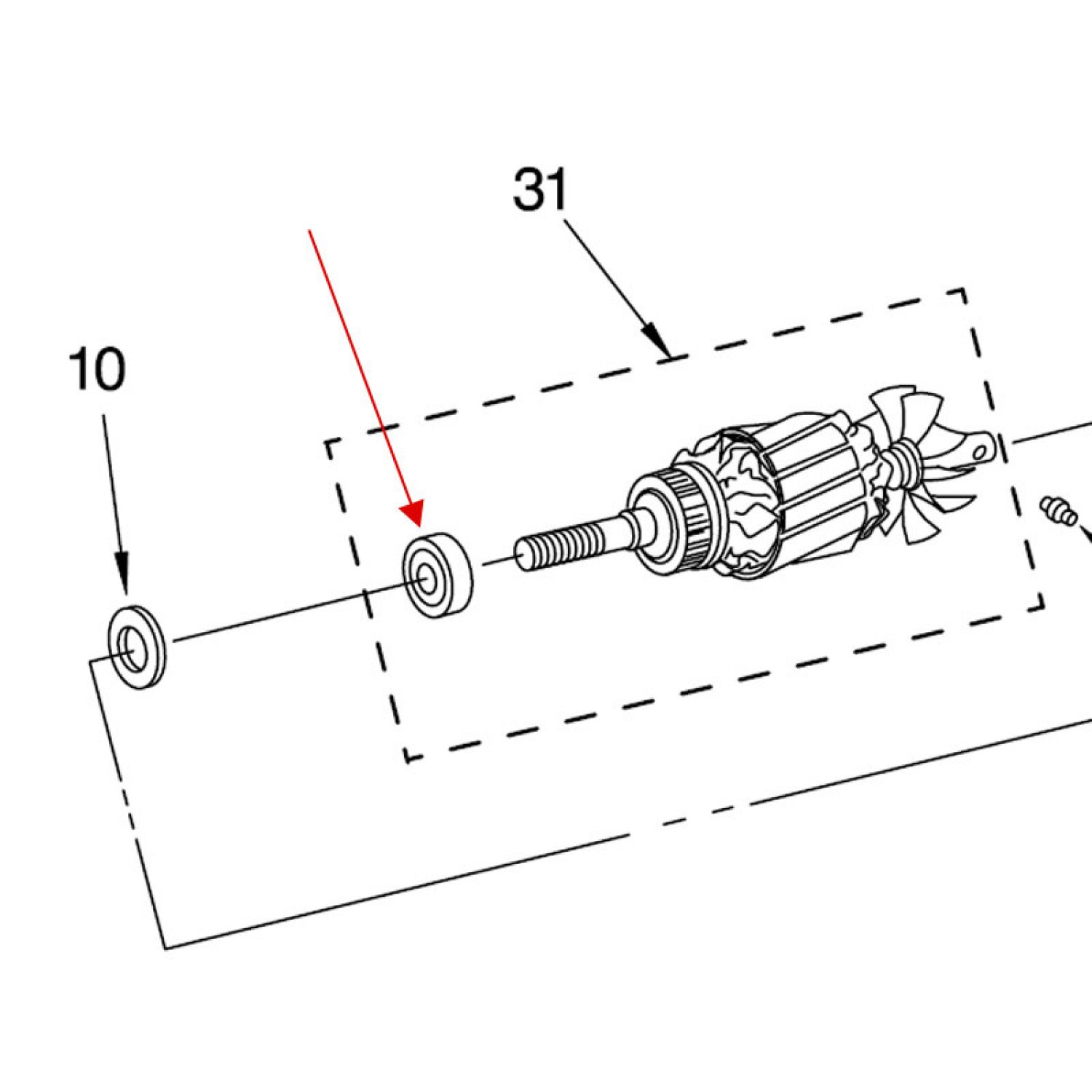

Unterhalb des Kugellagers befindet sich in der Explosionszeichnung eine Unterlegscheibe Position 10.
Diese Scheibe führen wir nicht als spezielles KitchenAid-Ersatzteil. Es handelt sich um eine handelsübliche Unterlegscheibe.
Beim Ausbau sollte darauf geachtet werden, dass die vorhandene Scheibe nicht verloren geht und beim Zusammenbau wieder an ihrer vorgesehenen Position eingesetzt wird.
Wann Lager und wann Rotor ersetzen?
Der einzelne Lagerwechsel ist sinnvoll, wenn:
- das Kugellager verschlissen oder beschädigt ist
- die Rotorwelle noch einwandfrei ist
- der Lagersitz nicht eingelaufen ist
- Wicklung und Kollektor keine Schäden zeigen
Ist dagegen auch der Anker beschädigt, sollte nicht lediglich das neue Lager montiert werden.
Dann kann der komplette KitchenAid Rotor / Anker Nr. 31 für 230 Volt die sinnvollere Reparaturlösung sein.
Lieferumfang
Sie erhalten:
- 1 SKF Rillenkugellager
- als KitchenAid Motorlager für Rotor / Ankerwelle
- für passende europäische 230-V-Motoren
- beidseitig abgedichtet
- bereits gefettet
