KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für Schubstange
-
- 13,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-240205-4162035-12231 Lieferzeit 1 bis 3 Tage
-

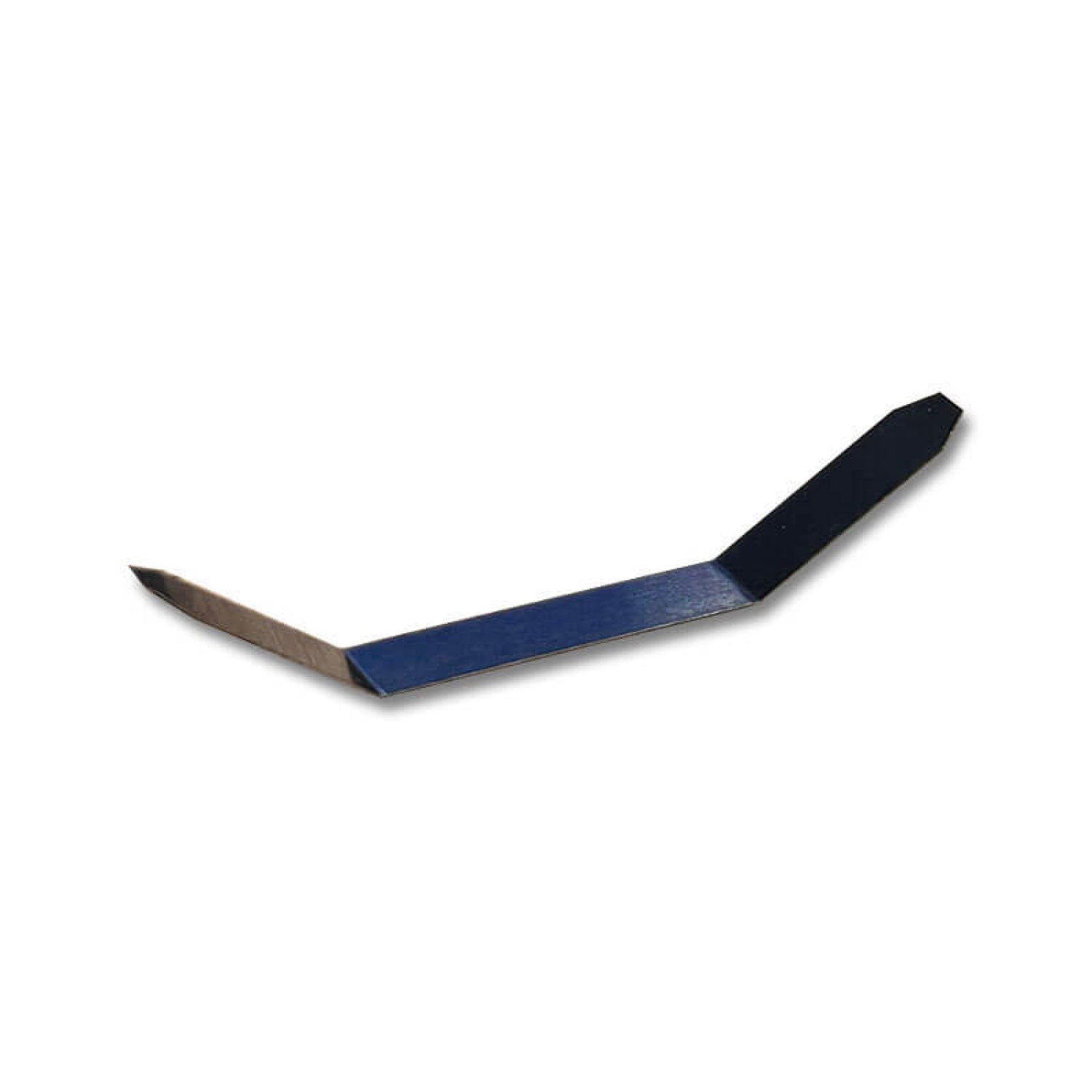

KitchenAid Brückenfeder Nr. 6 als Abstandsfeder
Die Brückenfeder Nr. 6 gehört zur mechanischen Geschwindigkeitsregelung klassischer KitchenAid-Küchenmaschinen. Sie liegt im Bereich der KitchenAid Schubstange Nr. 5 – Speed Link / Cam und hält diese auf Abstand zur Motorwicklung.
In der originalen englischsprachigen Serviceunterlage wird dieses Bauteil als Flat Spring bezeichnet.
Schutz vor Reibung und Wärme
Ohne die Brückenfeder kann die Kunststoffschubstange zu dicht an der Motorwicklung liegen. Durch die Bewegung der Geschwindigkeitsmechanik entsteht dann unter ungünstigen Bedingungen Reibung.
Die dadurch erzeugte Wärme kann die Schubstange verformen oder anschmelzen. Die Brückenfeder wirkt deshalb als mechanischer Abstandshalter.
Beim Austausch der Schubstange mitprüfen
Ist die Schubstange Nr. 5 bereits beschädigt, sollte nicht nur dieses Bauteil ersetzt werden.
Es empfiehlt sich gleichzeitig zu kontrollieren, ob die Brückenfeder vorhanden ist und richtig sitzt. Andernfalls kann sich der gleiche Schaden an der neuen Schubstange wiederholen.
Seite 8 der KitchenAid Reparaturanleitung

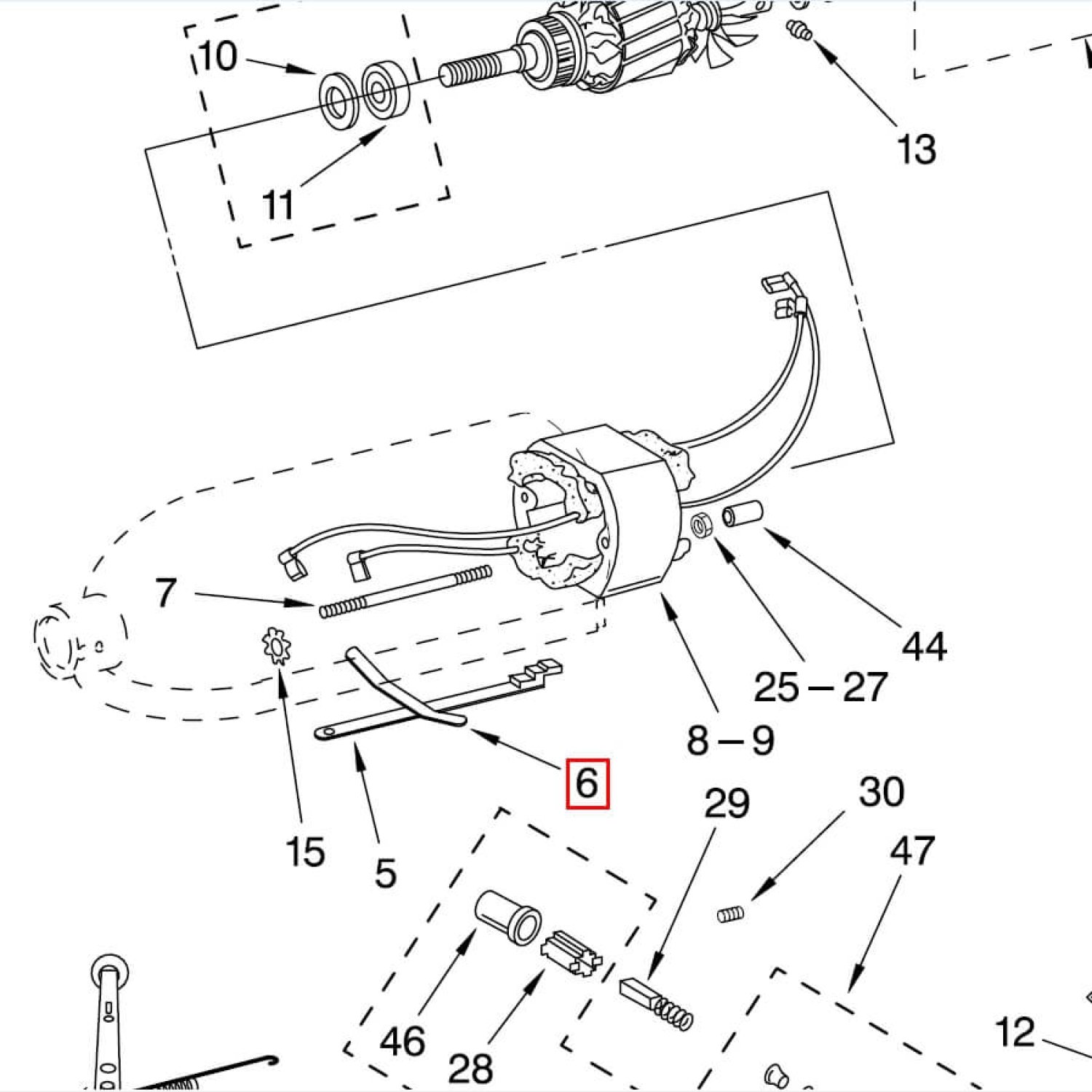

Die betreffende Mechanik ist in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung auf Seite 8 dargestellt.
Dort wird gezeigt, wie die „Speed Control Link and Cam Assembly“ gemeinsam mit der darunterliegenden „Flat Spring“ ein- beziehungsweise ausgebaut wird.
Mögliche Fehlerbilder
Eine fehlende Distanz zwischen Schubstange und Motorwicklung kann zu einer schwergängigen Geschwindigkeitsregelung, verformten Kunststoffteilen, unregelmäßiger Drehzahl oder dem Ausfall einzelner Geschwindigkeitsstufen beitragen.
Bei solchen Symptomen sollte deshalb nicht nur die elektrische Geschwindigkeitsregelung, sondern auch dieser mechanische Bereich überprüft werden.
Für viele KitchenAid Modelle geeignet
Die Brückenfeder wird bei zahlreichen KitchenAid-Küchenmaschinen mit der klassischen Motor- und Geschwindigkeitsmechanik verwendet, darunter verschiedene K45-, KSM- und KPM5-Ausführungen.
Dauerhafte Reparatur statt erneutem Schaden
Eine neue Schubstange allein löst das Problem nicht dauerhaft, wenn ihre Ursache in einem fehlenden Abstand zur Motorwicklung liegt.
Die Brückenfeder Nr. 6 und die Schubstange Nr. 5 sollten deshalb bei einer Reparatur gemeinsam betrachtet werden.
