KitchenAid Headlock Nr. 20 weiß – Klappkopf-Verriegelung inkl. Blindniete
-
-
14,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 3184262-13921
zur Zeit nicht lieferbar
Nicht lieferbar
-
KitchenAid Headlock Nr. 20 weiß – für die Verriegelung des hochgeklappten Motorkopfes

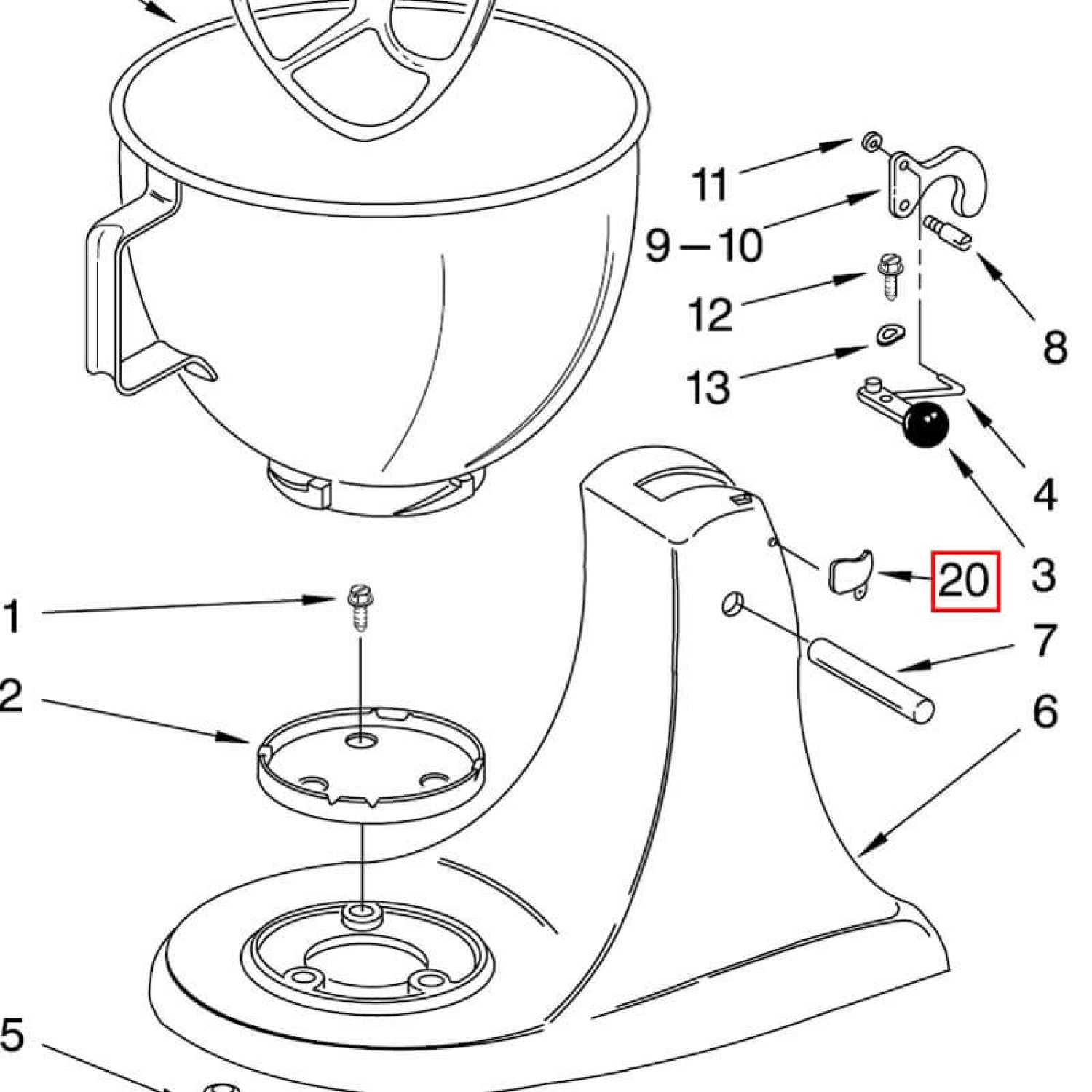

Der weiße KitchenAid Headlock Nr. 20 sitzt direkt am Sockel im Bereich des Klappgelenks zwischen Maschinenunterteil und Motorkopf.
Obwohl es sich nur um ein kleines Kunststoffteil handelt, erfüllt es eine wichtige Aufgabe:
Der Headlock bildet das Gegenstück, an dem die Verriegelungsmechanik bei hochgeklapptem Motorkopf einrastet.
Ist der Headlock beschädigt oder vollständig verschwunden, kann sich der Motorkopf weiterhin problemlos hoch- und herunterklappen. Er lässt sich in seiner hochgeklappten Position jedoch unter Umständen nicht mehr zuverlässig arretieren.
Dieser weiße Headlock ist für KitchenAid-Küchenmaschinen mit weißem Gehäuse vorgesehen.
Nicht mit der Verriegelung während des Rührens verwechseln
Der Headlock hält den Motorkopf nicht während des Rührens oder Knetens in der unteren Arbeitsstellung.
Diese Aufgabe übernimmt die eigentliche Arretier- und Verriegelungsmechanik.
Der Headlock wird vielmehr dann benötigt, wenn der Motorkopf hochgeklappt ist. Dort stellt er das feste Gegenstück für die Verriegelung bereit.
Das ist für die Fehlersuche wichtig, denn mehrere Bauteile liegen in diesem Bereich unmittelbar nebeneinander und werden leicht miteinander verwechselt.
Wann sollte der Headlock geprüft werden?
Ein defekter Headlock kommt besonders dann als Ursache infrage, wenn:
- sich der Motorkopf normal hochklappen lässt,
- der Motorkopf oben jedoch nicht mehr sicher arretiert,
- der Arretierhebel grundsätzlich noch funktioniert,
- das weiße Kunststoffteil sichtbar gebrochen ist,
- nur noch ein Teil des Headlocks vorhanden ist,
- oder das Kunststoffteil vollständig fehlt.
Gerade in diesem Fall sollte nicht vorschnell die komplette Verriegelungsmechanik ersetzt werden.
Headlock, Arretierhebel und Scharnierbolzen haben unterschiedliche Aufgaben
Headlock Nr. 20
Der hier angebotene weiße Headlock ist das Gegenstück der Verriegelung für den hochgeklappten Motorkopf.
Arretierhebel und Verriegelungsmechanik
Über den seitlichen Hebel wird die Verriegelung betätigt.
Bei älteren Ausführungen ist der KitchenAid Arretierhebel Nr. 3 separat austauschbar.
Bei entsprechender neuerer Konstruktion wird der komplette Arretierhebel-/Verriegelungshebel-Einbausatz benötigt.
Scharnierbolzen Nr. 7
Der KitchenAid Scharnierbolzen Nr. 7 bildet die eigentliche Drehachse des Motorkopfes.
Er wird durch die KitchenAid Madenschraube Nr. 51 gegen seitliches Wandern gesichert.
Wenn der Motorkopf oben nicht hält
Eine sinnvolle Fehlersuche beginnt mit einer Sichtprüfung:
Ist Headlock Nr. 20 noch vorhanden?
Ist das Kunststoffteil vollständig?
Sind die beiden Kunststoffnasen noch intakt?
Ist der Headlock noch fest mit dem Sockel verbunden?
Ist der Headlock beschädigt oder fehlt, kann die Ursache bereits gefunden sein.
Ist er dagegen in Ordnung, sollte anschließend die eigentliche Verriegelungsmechanik geprüft werden.
Der Austausch wird in der Serviceanleitung nur knapp behandelt
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Headlock im Bereich der Reparaturen am Sockel gezeigt und seine Funktion beschrieben.
Die eigentliche Erneuerung wird dort allerdings nur sehr knapp behandelt.
Deshalb haben wir uns die praktische Vorgehensweise von einer unserer Partnerwerkstätten erläutern lassen.
Montagehinweise aus der Werkstattpraxis
Alten Kunststoff-Headlock entfernen
Zuerst wird das vorhandene Kunststoffteil abgezogen beziehungsweise abgebrochen.
Ist der alte Headlock bereits vollständig verschwunden, entfällt dieser Arbeitsschritt.
Alte Niete entfernen
Der Headlock ist am Sockel vernietet.
Die vorhandene Niete muss daher entfernt werden. Nach Werkstatterfahrung kann sie beispielsweise vorsichtig herausgeschlagen oder ausgebohrt werden.
Neuen Headlock einsetzen
Der neue weiße Headlock wird an der vorgesehenen Stelle angesetzt.
Seine beiden Kunststoffnasen werden in die dafür vorgesehenen Öffnungen des Sockels gedrückt.
Damit ist er bereits korrekt positioniert.
Mit Blindniete befestigen
Danach wird die neue Blindniete eingesetzt.
Die Niete kommt in eine Blindnietzange, wird durch die vorgesehene Befestigungsöffnung geführt und die Zange mehrmals zusammengedrückt, bis der Schaft der Niete abbricht.
Der Headlock sitzt anschließend wieder fest am Sockel.

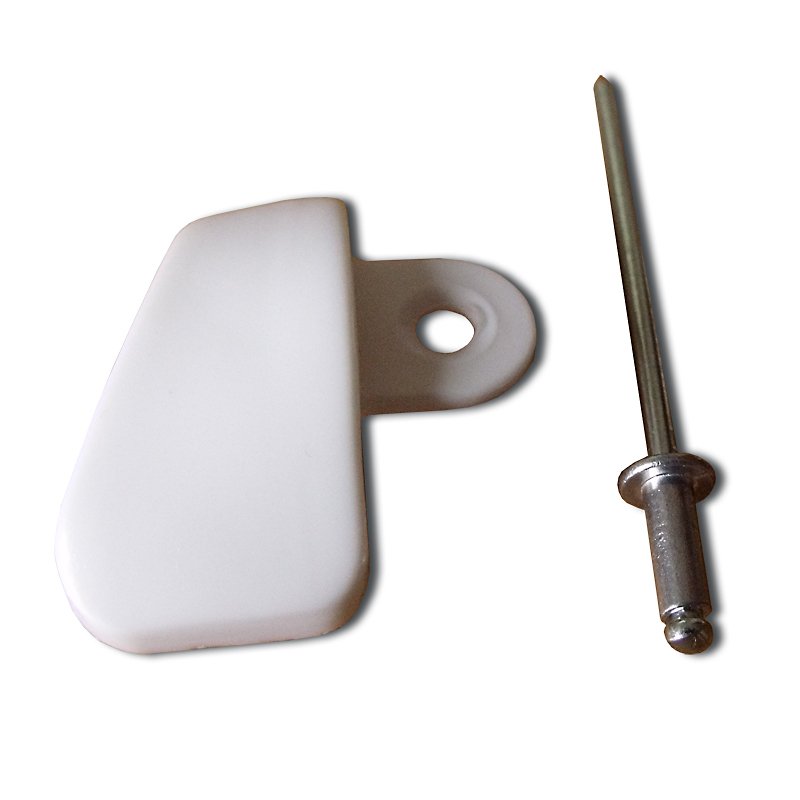

Passende Blindniete wird mitgeliefert
Sie müssen nicht selbst nach einer geeigneten Nietengröße suchen.
Wir legen jedem Headlock eine passende Blindniete bei.
Eine Blindnietzange wird für die Montage benötigt.
Weiß oder schwarz?
Die Zuordnung ist einfach:
Weiße KitchenAid-Gehäuse → weißer Headlock.
Alle anderen Gehäusefarben → schwarzer Headlock.
Den KitchenAid Headlock Nr. 20 in Schwarz führen wir ebenfalls.
Bei älteren Maschinen kann weißer Kunststoff nach Jahrzehnten vergilben. Deshalb sollte für die Auswahl die Gehäusefarbe der Maschine entscheidend sein und nicht der heutige Farbton des alten Headlocks.
Wenn der Motorkopf dagegen wackelt
Seitliches Spiel oder ein wackelnder Motorkopf weisen eher auf ein Problem im eigentlichen Scharnier hin.
Dann sollten Scharnierbolzen Nr. 7 und Madenschraube Nr. 51 kontrolliert werden.
Die Fehlerbilder lassen sich damit gut trennen:
Motorkopf bleibt oben nicht arretiert → Headlock und Verriegelung prüfen.
Motorkopf hat Spiel oder Bolzen wandert → Scharnierbolzen und Madenschraube prüfen.
Unser Rat
Ein gebrochener Headlock kann auf den ersten Blick wie ein Defekt der gesamten Verriegelung wirken.
Deshalb zuerst das kleine Kunststoffteil prüfen.
Ist es beschädigt, lässt sich die ursprüngliche Funktion mit überschaubarem Aufwand wiederherstellen.
Und die passende Blindniete liefern wir gleich mit.
