KitchenAid Netzkabel 230 V für K45 und KPM5 – vorkonfektioniert, schwarz, Deutschland-Stecker
-
- 29,95 € (UVP: 32,95 €) inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 9702319-18511 Lieferzeit 1 bis 3 Tage
-

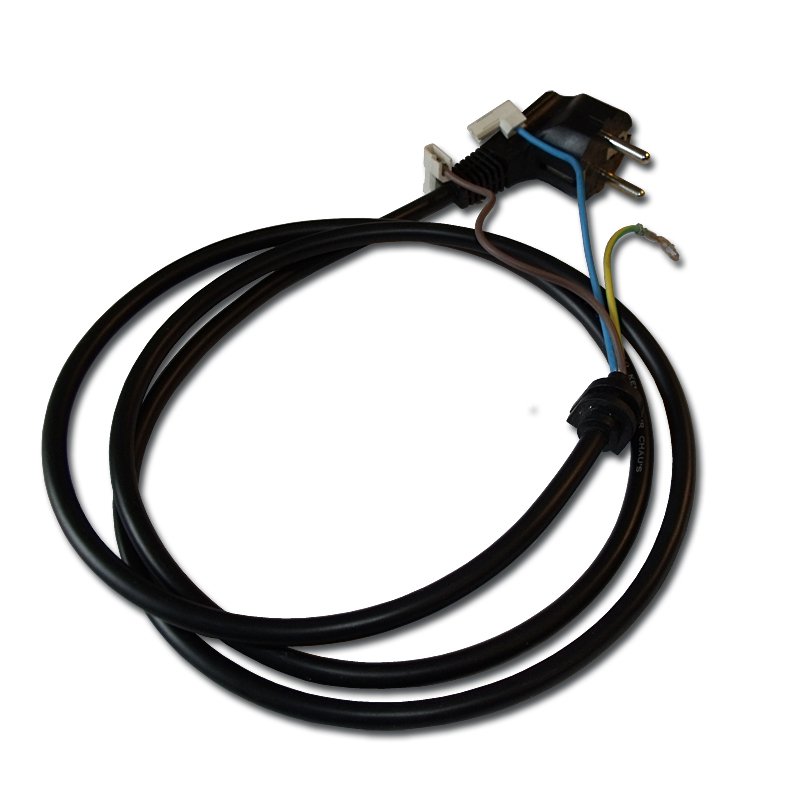

Vorkonfektioniertes KitchenAid Netzkabel für 230 Volt
Dieses vorkonfektionierte KitchenAid Netzkabel ist für die klassischen KitchenAid-Küchenmaschinen der K45- und KPM5-Bauart vorgesehen.
Das Anschlusskabel besitzt einen 230-Volt-Deutschland-Stecker und ist auf der Maschinenseite bereits für den Einbau vorbereitet. Es muss deshalb nicht erst ein loses Kabel mit den erforderlichen elektrischen Anschlüssen versehen werden.
Die Kabellänge beträgt ca. 136 cm, das Gewicht des kompletten Netzkabels etwa 150 g.
Passend ausschließlich für K45 und KPM5
Dieses Netzkabel ist für die beiden klassischen KitchenAid-Konstruktionen bestimmt:
- K45-Typ mit klappbarem Motorkopf
- KPM5-Typ mit feststehendem Motorkopf und heb- beziehungsweise senkbarer Schüssel
Die Tatsache, dass eine andere KitchenAid ebenfalls mit 230 Volt betrieben wird, bedeutet nicht automatisch, dass dasselbe Netzkabel verwendet werden kann.
Die größeren beziehungsweise konstruktiv anderen Baureihen besitzen eigene Anschlussleitungen.
Nicht für KSM7580, KSM7581, KSM7590, KSM7591, KSM7990 und KSM7991
Besonders wichtig ist die Abgrenzung zu den großen KitchenAid-Modellen:
- KSM7580
- KSM7581
- KSM7590
- KSM7591
- KSM7990
- KSM7991
Diese Maschinen besitzen andere Netzkabel.
Das hier angebotene vorkonfektionierte Kabel für K45 und KPM5 darf deshalb nicht für diese Baureihen bestellt werden.
Netzkabel nur noch in Schwarz erhältlich
Das vorkonfektionierte Anschlusskabel ist heute ausschließlich in Schwarz erhältlich.
Die früher verfügbare weiße Ausführung wird nicht mehr geliefert.
Auch bei einer weißen oder andersfarbigen KitchenAid kann das schwarze Kabel technisch problemlos verwendet werden. Da die Netzleitung hauptsächlich hinter der Maschine verläuft, ist die abweichende Farbe im normalen Betrieb nur wenig auffällig.
Anschluss an Geschwindigkeitskontrollplatte und Lagerbrücke
Innerhalb der KitchenAid wird das Kabel an mehreren Stellen angeschlossen.
Die stromführenden Leitungen besitzen Flachsteckkontakte, die mit der KitchenAid Geschwindigkeitskontrollplatte / Steuerplatte verbunden werden.
In unserer Reparatur- und Serviceanleitung wird dieses Bauteil als Steuerplatte bezeichnet.
Zusätzlich besitzt das Netzkabel einen Schutzleiter beziehungsweise eine Erdungsleitung. Dieser Anschluss wird an der KitchenAid Lagerbrücke Nr. 22 mit integriertem Führungslager befestigt.
Gerade dieser Schutzleiteranschluss muss beim Zusammenbau wieder sicher hergestellt werden.
Lösen des Netzkabels auf Seite 4
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird auf Seite 4 das Lösen beziehungsweise die Demontage des Netzkabels behandelt.
Die Anleitung hilft dabei, die Kabelführung und den grundsätzlichen Aufbau nachzuvollziehen.
Vor der Demontage empfiehlt es sich, darauf zu achten, wie das vorhandene Kabel durch das Gehäuse geführt und befestigt ist.
Elektrische Anschlüsse auf Seite 6
Auf Seite 6 der Reparatur- und Serviceanleitung wird genauer beschrieben, wie die elektrischen Verbindungen des Netzkabels getrennt werden.
Dort wird behandelt, wie:
- die Flachsteckkontakte von der Geschwindigkeitskontrollplatte beziehungsweise Steuerplatte abgezogen werden
- das Erdungskabel von der Lagerbrücke gelöst wird
Beim Einbau des neuen Kabels werden diese Verbindungen entsprechend wieder hergestellt.
Vor dem Abziehen der vorhandenen Leitungen sollte deren Position genau betrachtet werden, damit die Anschlüsse beim Zusammenbau wieder eindeutig zugeordnet werden können.
Wann sollte ein Netzkabel vollständig ersetzt werden?
Bei einer beschädigten Netzleitung sind provisorische Reparaturen keine gute Lösung.
Ein vollständiger Austausch ist insbesondere sinnvoll, wenn:
- die äußere Isolierung beschädigt oder eingeschnitten ist
- das Kabel gequetscht wurde
- die Leitung im Bereich des Gehäuseeintritts beschädigt ist
- Stecker oder Kabel mechanisch beschädigt sind
- die alte Netzleitung vollständig erneuert werden soll
Bei einem Bauteil, das unmittelbar Netzspannung führt, sollte die elektrische und mechanische Sicherheit im Vordergrund stehen.
Vorkonfektionierung erleichtert den Austausch
Das Kabel ist bereits als komplette Anschlussleitung für die K45- und KPM5-Bauart vorbereitet.
Dadurch entfällt das Anfertigen einer neuen Leitung aus Meterware und einzelnen Steckkontakten.
Die vorhandenen Anschlüsse werden entsprechend der ursprünglichen Verdrahtung wieder an Geschwindigkeitskontrollplatte und Lagerbrücke angeschlossen.
Trotz der Vorkonfektionierung handelt es sich um eine Reparatur im 230-Volt-Bereich.
Schutzleiter und Kabelführung sorgfältig kontrollieren
Vor dem Öffnen der Maschine muss der Netzstecker vollständig gezogen sein.
Beim Einbau ist insbesondere darauf zu achten, dass:
- die Flachsteckkontakte sicher sitzen
- der Schutzleiter korrekt befestigt ist
- das Kabel nicht zwischen Gehäuseteilen eingeklemmt wird
- die Leitung keine beweglichen Motorteile berührt
- das Kabel nicht an scharfen Kanten scheuert
- Kabeldurchführung und Zugentlastung wieder ordnungsgemäß sitzen
Ein fehlender oder unsicher angeschlossener Schutzleiter darf nicht akzeptiert werden.
Wer mit Reparaturen an netzspannungsführenden Geräten nicht vertraut ist, sollte diese Arbeit fachkundig durchführen lassen.
Technische Daten und Lieferumfang
Sie erhalten:
- 1 vorkonfektioniertes KitchenAid Netzkabel
- für K45 und KPM5
- Betriebsspannung: 230 Volt
- mit Deutschland-Stecker
- Farbe: schwarz
- Kabellänge: ca. 136 cm
- Gewicht: ca. 150 g
- maschinenseitig vorkonfektioniert
Die weiße Ausführung ist nicht mehr lieferbar.
Nicht passend für KSM7580, KSM7581, KSM7590, KSM7591, KSM7990 und KSM7991.
