KitchenAid Madenschraube Nr. 51 mit US-Gewinde für Scharnierstift Nr. 7
-
- 6,65 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3400203-12281 Lieferzeit 1 bis 3 Tage
-

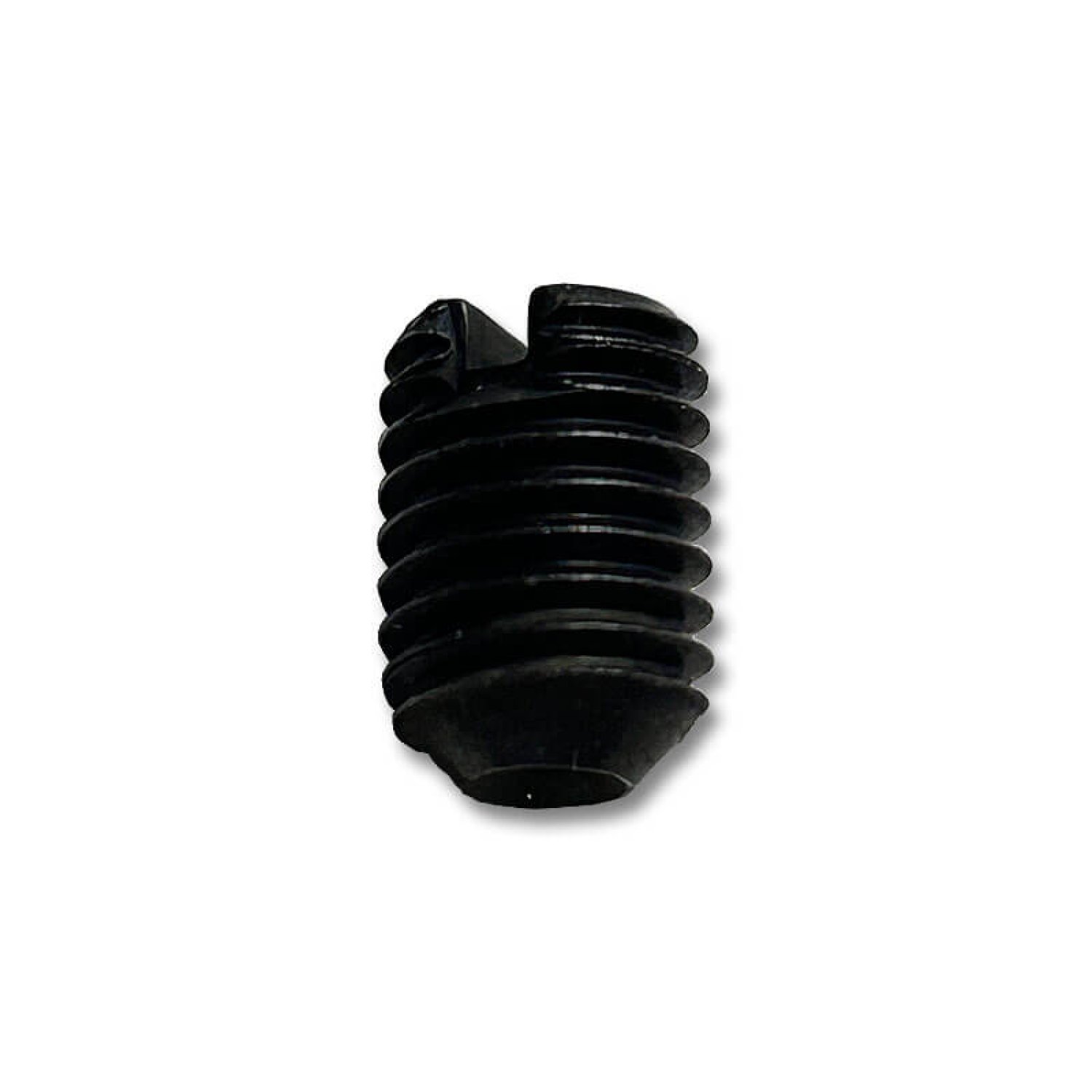

KitchenAid Madenschraube Nr. 51 für den Scharnierstift

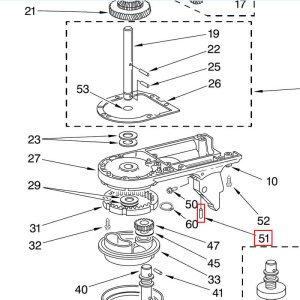

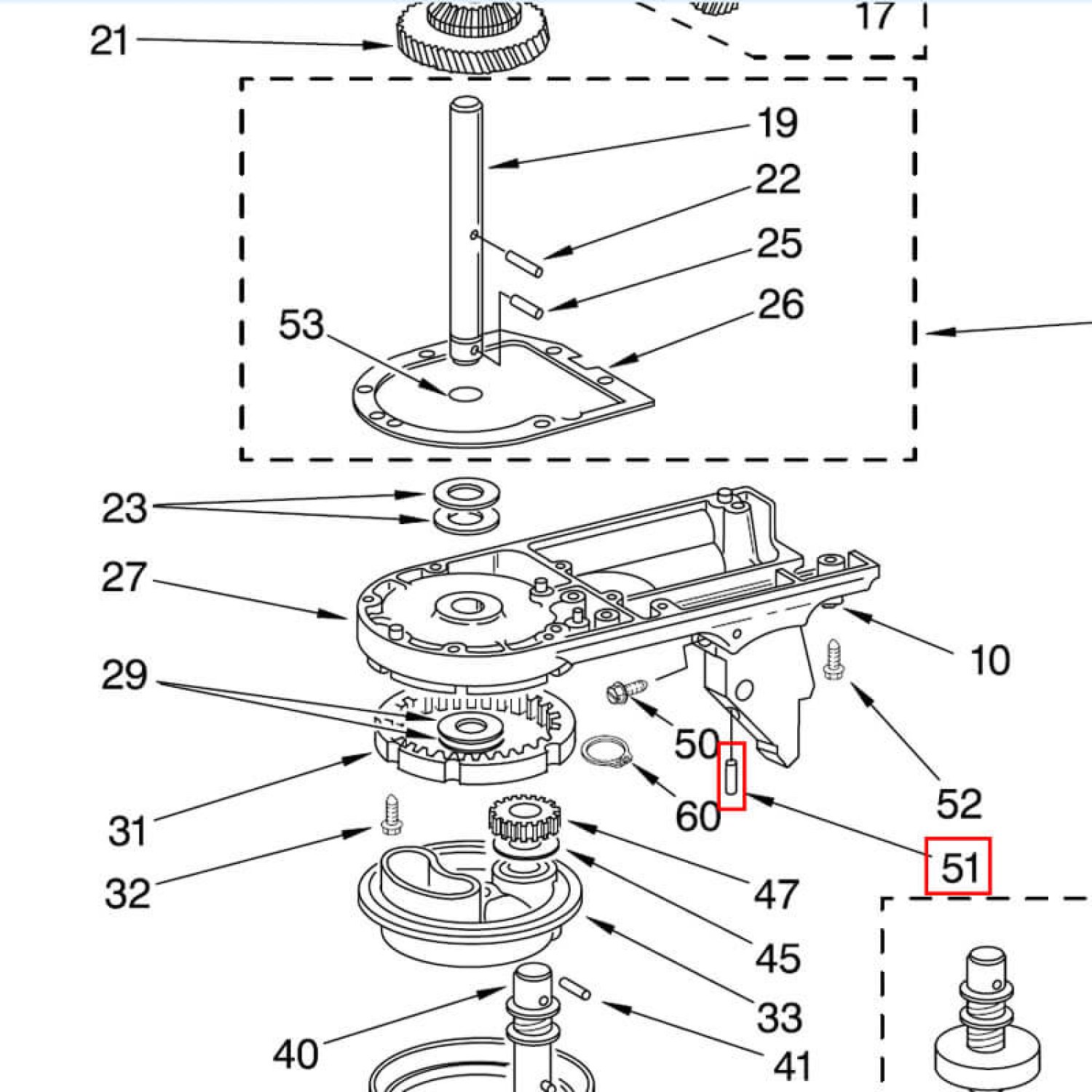

Die KitchenAid Madenschraube Nr. 51 fixiert bei den Klappkopfmodellen den KitchenAid Scharnierstift / Scharnierbolzen Nr. 7.
Der Scharnierstift bildet die Drehachse, um die sich der Motorkopf beim Hoch- und Herunterklappen bewegt. Die Madenschraube hält diesen Bolzen in seiner vorgesehenen Position und verhindert, dass er seitlich aus seiner Aufnahme wandert.
Obwohl die Madenschraube ein sehr kleines Ersatzteil ist, erfüllt sie damit eine wichtige Aufgabe in der Scharnierverbindung zwischen Motorkopf und Sockel.
Für KitchenAid Classic, Ultra Power und Artisan mit Klappkopf
Die Madenschraube Nr. 51 ist für die entsprechenden KitchenAid-Küchenmaschinen mit kippbarem Motorkopf vorgesehen.
Dazu gehören insbesondere die entsprechenden Ausführungen der Baureihen:
- KitchenAid Classic
- KitchenAid Ultra Power
- KitchenAid Artisan
Nicht vorgesehen ist dieses Bauteil für Maschinen mit feststehendem Motorkopf und heb- beziehungsweise senkbarer Schüssel.
USA-Spezialausführung mit amerikanischem Gewinde
Diese Madenschraube besitzt kein metrisches Gewinde. Es handelt sich um eine amerikanische Spezialausführung, wie sie an dieser Stelle der KitchenAid-Klappkopfmaschinen benötigt wird.
Eine handelsübliche metrische Madenschraube ist deshalb kein geeigneter Ersatz – auch dann nicht, wenn Durchmesser, Länge und äußere Form auf den ersten Blick sehr ähnlich erscheinen.
Gerade bei kleinen Schrauben ist dieser Unterschied optisch leicht zu unterschätzen. Entscheidend ist jedoch die Gewindesteigung.
Metrische Baumarktschraube kann das Gewinde im Gehäuse zerstören
Eine metrische Schraube sollte keinesfalls probeweise in das vorhandene KitchenAid-Gewinde eingeschraubt werden.
Das metrische Gewinde passt nicht zum amerikanischen Gewinde der Maschine. Beim Einschrauben kann dadurch das Gewinde im Gehäuse beschädigt oder vollständig zerstört werden.
Aus dem eigentlich unkomplizierten Ersatz einer kleinen Madenschraube kann so eine wesentlich aufwendigere Reparatur entstehen.
Für die Fixierung des Scharnierstifts sollte daher ausschließlich die dafür vorgesehene KitchenAid Madenschraube Nr. 51 mit US-Gewinde verwendet werden.
Scharnierstift Nr. 7 und Madenschraube Nr. 51 arbeiten zusammen
Der Scharnierstift Nr. 7 verbindet Motorkopf und Sockel und bildet die Achse des Klappmechanismus.
Die Madenschraube Nr. 51 fixiert diesen Stift seitlich.
Ist die Madenschraube locker oder fehlt sie, kann der Scharnierstift seine Position verändern und seitlich aus seiner Aufnahme wandern.
Wenn sich der Bolzen sichtbar verschiebt oder im Scharnierbereich ungewöhnliches Spiel vorhanden ist, sollten deshalb Scharnierstift und Madenschraube gemeinsam kontrolliert werden.
Lösen der Madenschraube auf Seite 3, Abbildung 3
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird die Madenschraube bereits beim Zerlegen der Maschine gezeigt.
Auf Seite 3, Abbildung 3 ist zu erkennen, wie die Madenschraube gelöst wird, bevor der Scharnierstift herausgenommen werden kann.
Die Schraube muss also gelöst werden, damit sich der Scharnierbolzen aus seiner Aufnahme bewegen lässt.
Fixierung des Scharnierstifts auf Seite 21
Beim Zusammenbau wird die Verbindung erneut behandelt.
Auf Seite 21 unserer Reparatur- und Serviceanleitung geht es um die korrekte Befestigung des Scharnierstifts und dessen Fixierung durch die Madenschraube.
Nachdem der Scharnierstift Nr. 7 richtig eingesetzt und positioniert wurde, wird er mit der Madenschraube Nr. 51 gesichert.
Damit bleibt der Bolzen während des späteren Betriebs in seiner vorgesehenen Position.
Hinweise zur Montage
Vor dem Festziehen sollte kontrolliert werden, ob der Scharnierstift korrekt sitzt und sich der Motorkopf sauber um seine Scharnierachse bewegen lässt.
Eine scheinbar passende metrische Ersatzschraube darf nicht verwendet werden. Das falsche Gewinde kann das Gewinde im Gehäuse beschädigen.
Vor Arbeiten an der Maschine muss die KitchenAid vollständig vom Stromnetz getrennt werden.

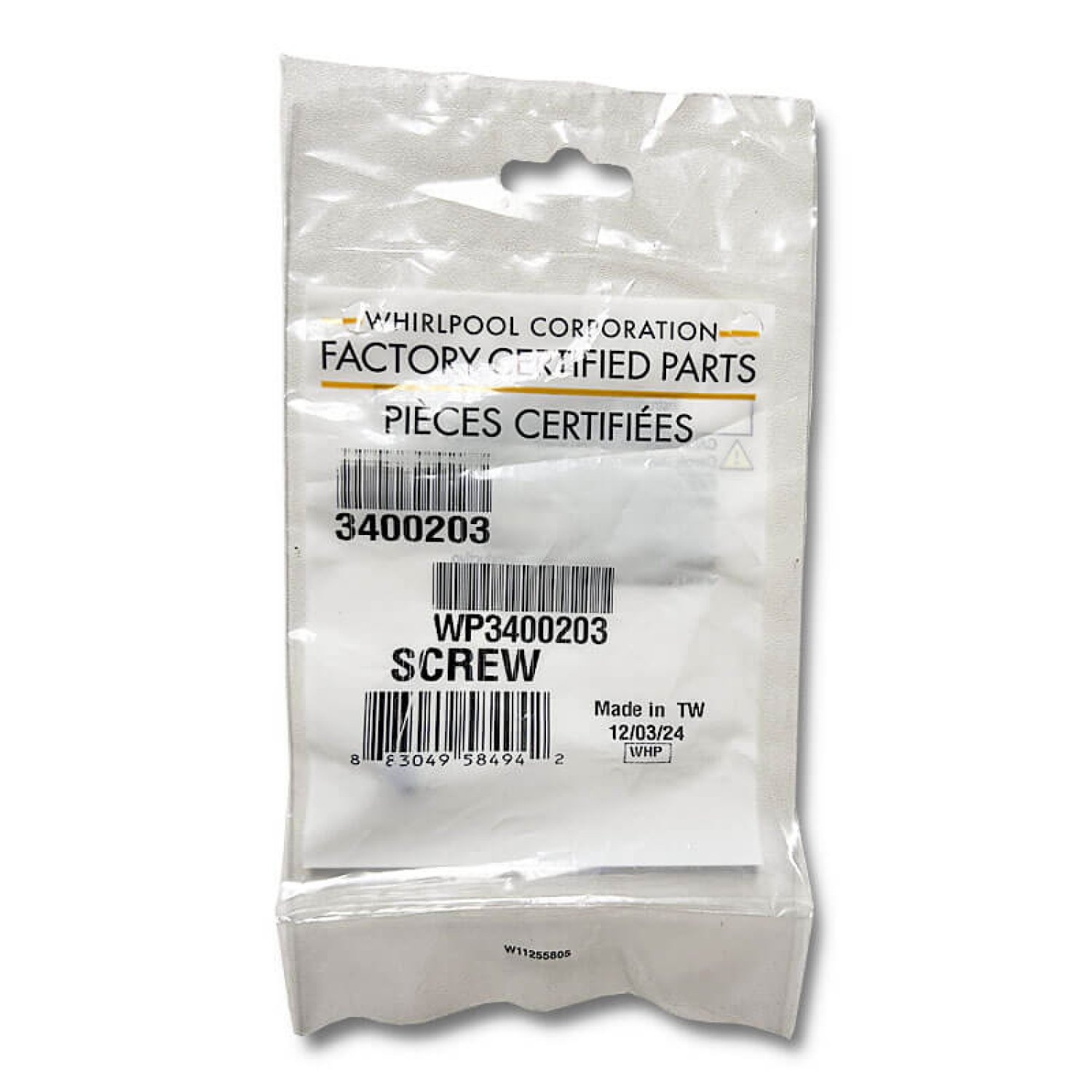

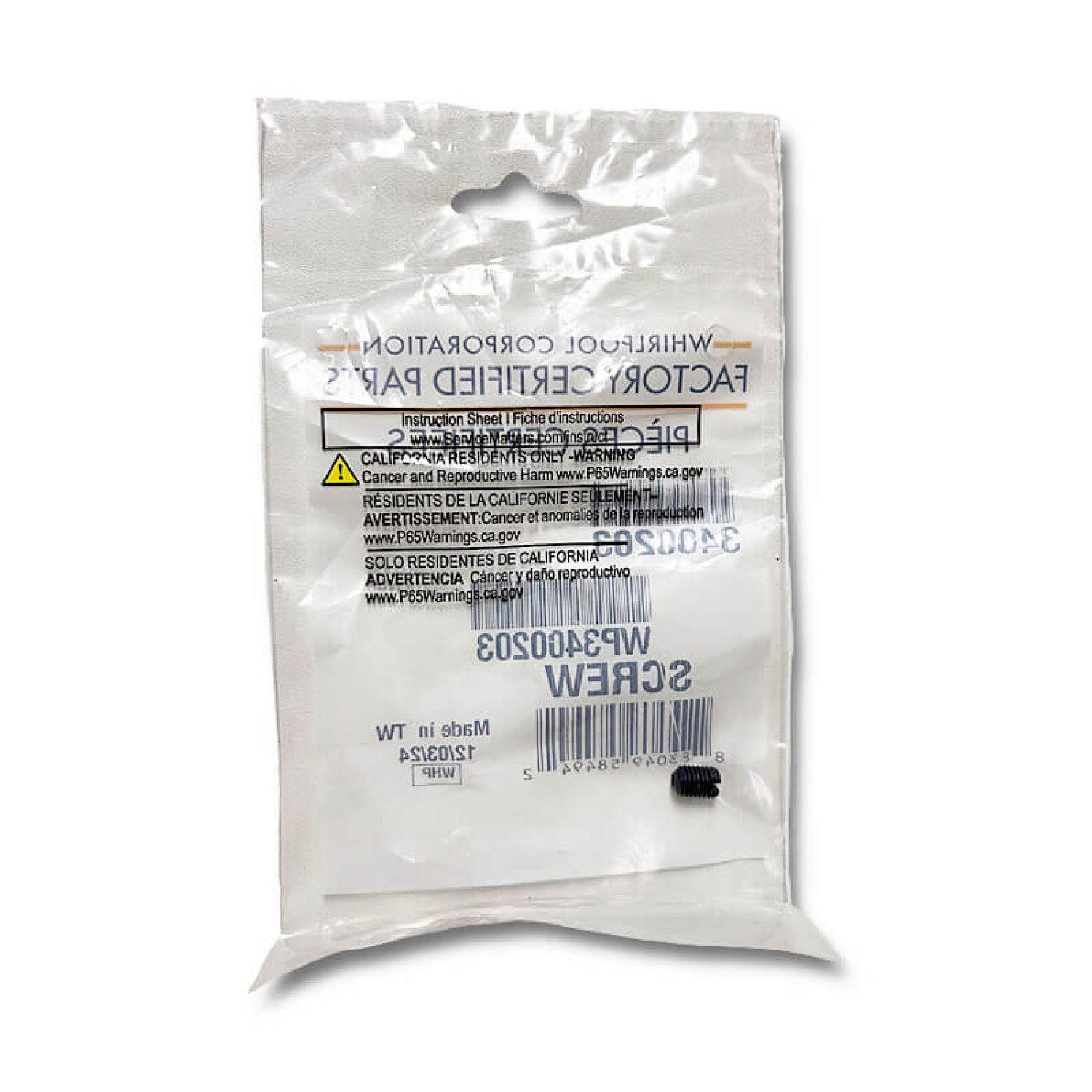

Lieferumfang: 1 KitchenAid Madenschraube Nr. 51 mit amerikanischem Gewinde.
