KitchenAid Distanzscheibe / Fiberring Nr. 23 und 29 – Original, 1 Stück
-
- 10,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W10323378-14841 Lieferzeit 1 bis 3 Tage
-

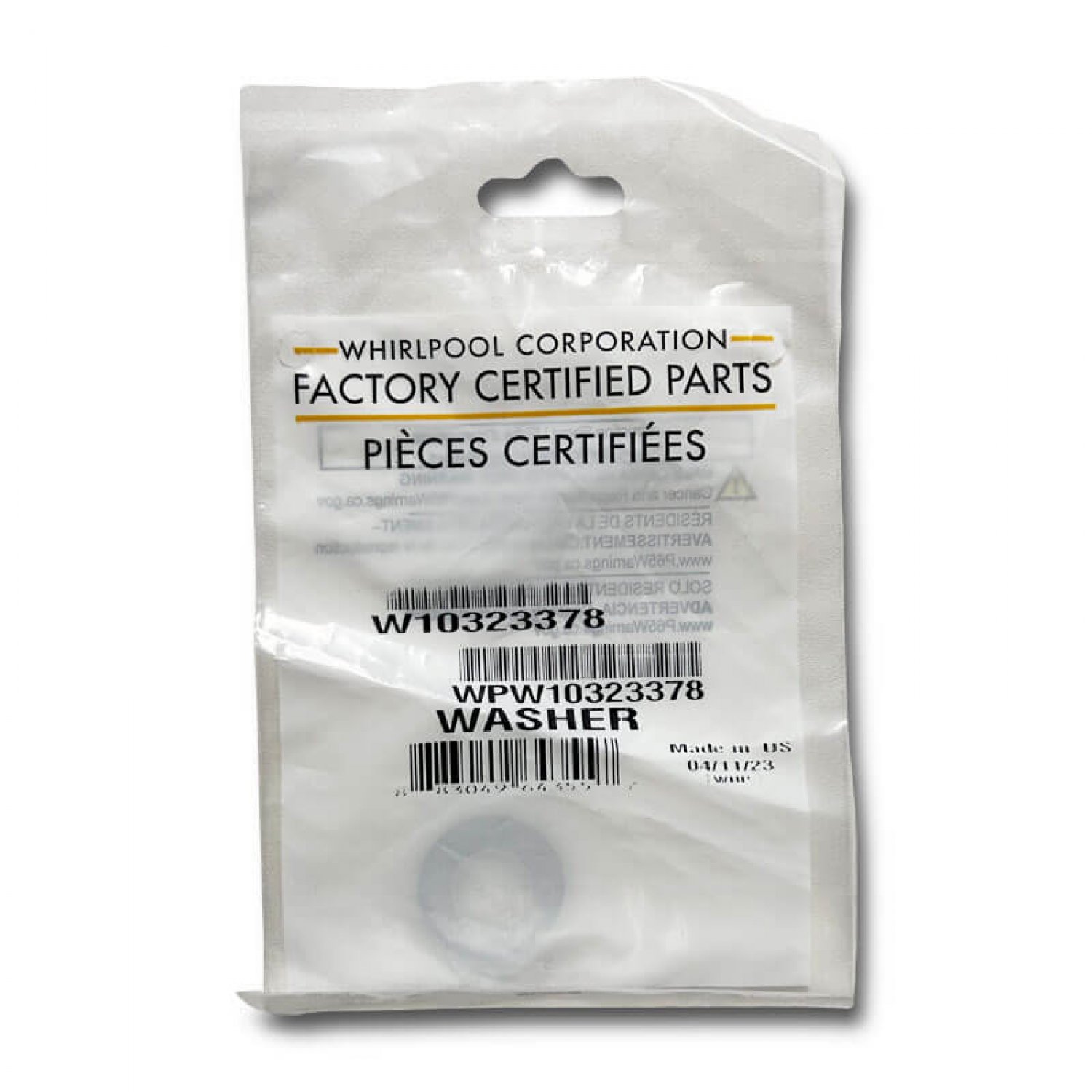

KitchenAid Distanzscheibe Nr. 23 und 29 – Original-Fiberring für das Getriebe
Eine Distanzscheibe gehört zu den kleinsten Bauteilen im klassischen KitchenAid-Getriebe. Trotzdem kann ihr Fehlen erheblich teurere Schäden verursachen.
Diese originale Fiberscheibe wird in der Explosionszeichnung an den Positionen 23 und 29 verwendet. Ihre Aufgabe besteht nicht einfach darin, eine Lücke auszufüllen. Über die Dicke und Anzahl der Scheiben wird die Lage der beteiligten Getriebeteile beeinflusst – und damit auch das Zahnflankenspiel.

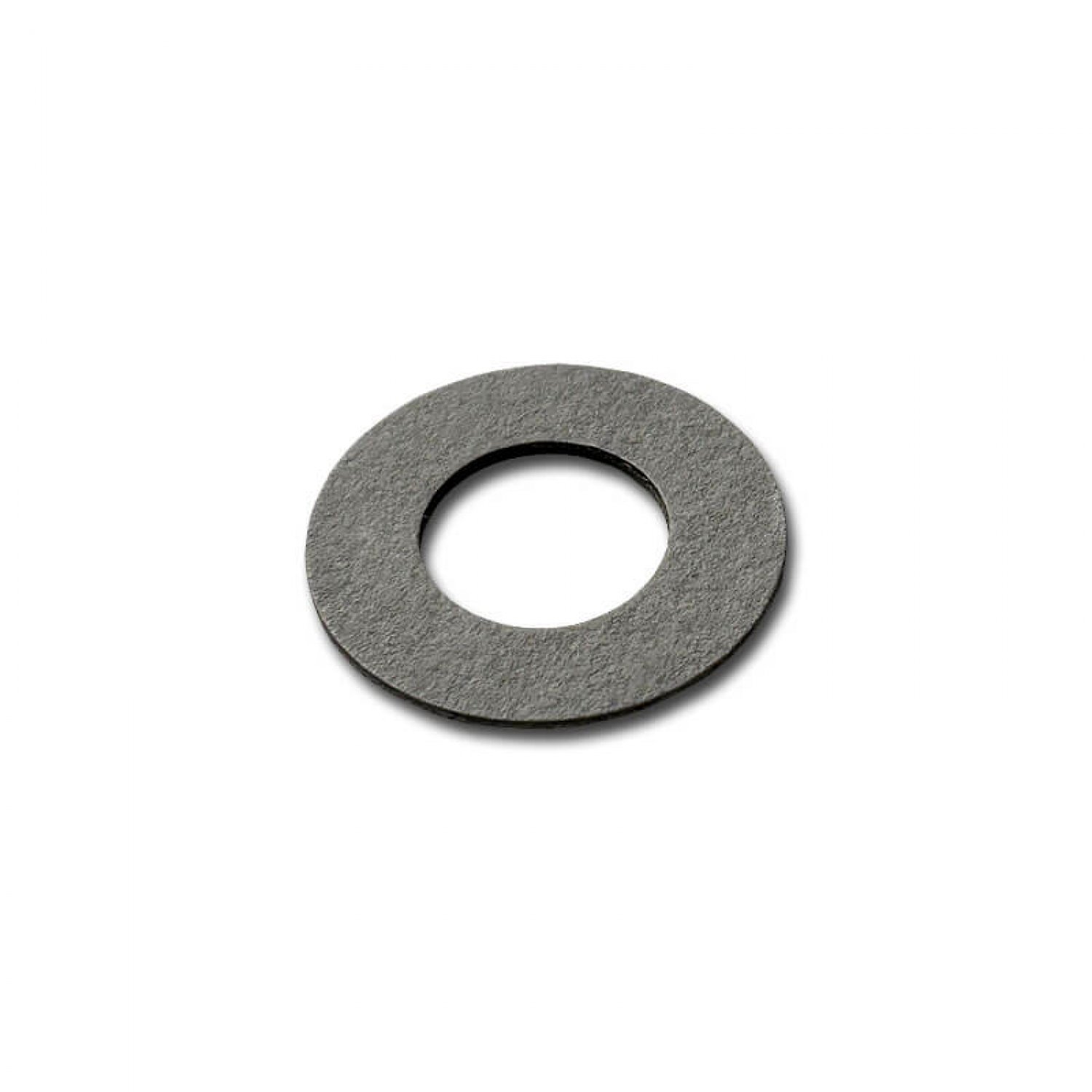

Die Originalscheibe ist 1,20 mm stark.
Achtung beim Ausbau des Center Gears
Besonders aufmerksam sollten Sie beim Austausch des Center Gears sein.
Dieses Zahnrad läuft im Getriebefett. Ein darunterliegender Fiberring kann beim Ausbau am Boden des Zahnrads haften bleiben. Durch das Fett ist er oftmals kaum sichtbar.
Wird das alte Center Gear anschließend entsorgt, verschwindet die Distanzscheibe gleich mit.
Wird danach das neue Zahnrad ohne Kontrolle eingebaut, verändert sich seine Position zum Gegenrad. Das gleiche Problem besteht beim Austausch der Kombination aus Center Gear und Hub Gear.
Gerade weil beide Zahnräder neu sind, wird anschließend häufig überhaupt nicht daran gedacht, dass ein falscher Zahneingriff Ursache eines ungewöhnlich schnellen erneuten Verschleißes sein könnte.
Die gefundene Scheibenzahl ist nicht automatisch richtig
Es wäre zu einfach zu sagen: Bauen Sie genau so viele Fiberringe ein, wie Sie beim Zerlegen gefunden haben.
Bei einer unberührten Maschine ist diese Zahl natürlich ein guter Ausgangspunkt. Bei bereits früher reparierten Maschinen kann aber schon damals ein Ring verloren gegangen sein.
Deshalb muss sich die endgültige Distanzierung nach dem tatsächlichen Zahnflankenspiel richten.

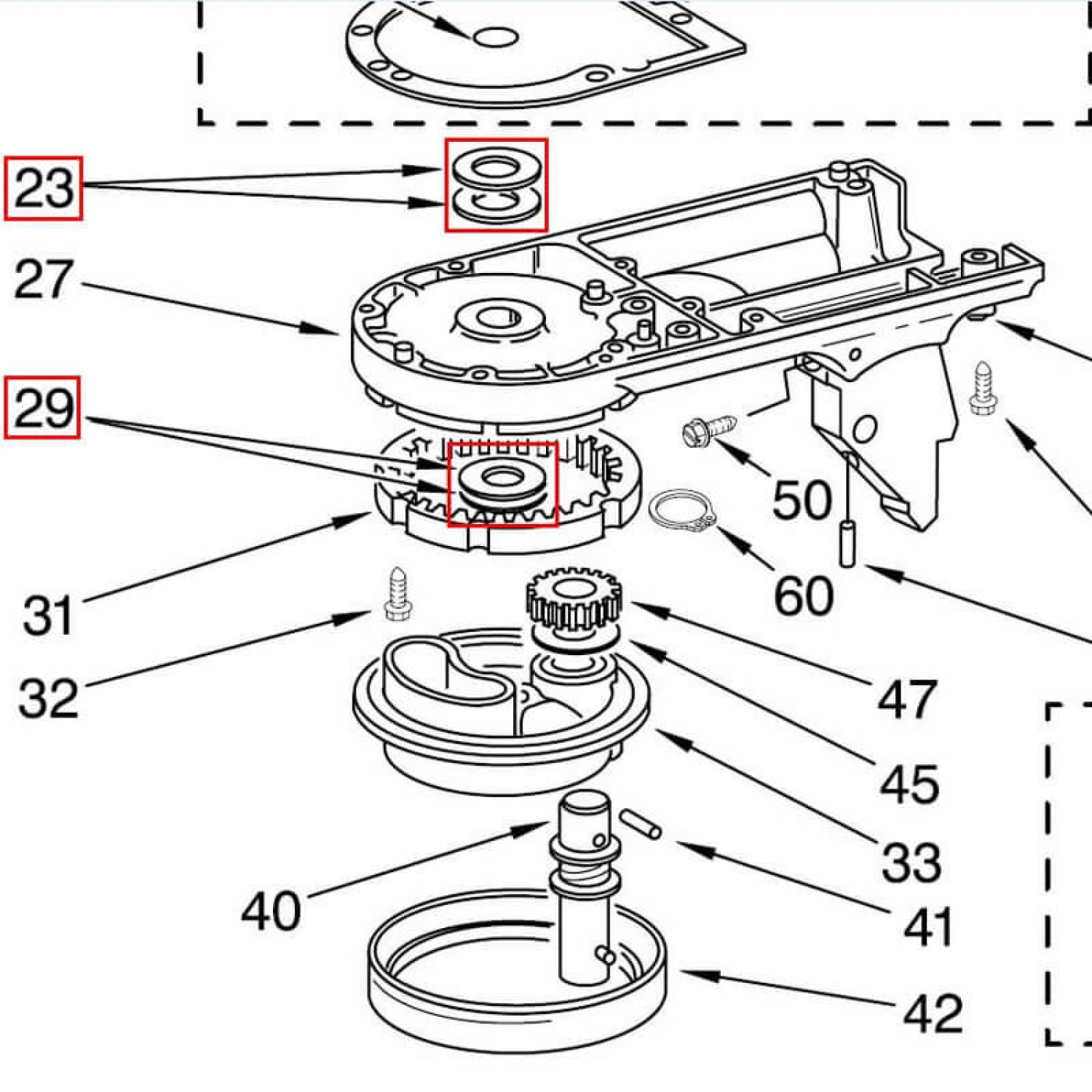

Die Explosionszeichnung unter den Zusatzbildern zeigt die möglichen Einbaupositionen. Sie ersetzt nicht die Kontrolle des zusammengebauten Getriebes.
Zahnflankenspiel prüfen – so geht es
Nach der Montage halten Sie eines der ineinandergreifenden Zahnräder fest und bewegen das andere ganz leicht hin und her.
Ein kleines fühlbares Spiel ist notwendig.
Ist praktisch keinerlei Bewegung möglich und drehen sich die Zahnräder schwer, stehen sie zu stramm.
Ist dagegen eine deutlich größere Bewegung möglich, bevor das andere Zahnrad mitgenommen wird, ist der Zahneingriff zu locker.
Die Zahnräder sollen frei laufen, dürfen aber weder gegeneinander verspannt sein noch deutlich gegeneinander schlagen.
Prüfen Sie das Spiel außerdem an mehreren Stellen einer Umdrehung.
Die Distanzscheiben werden so gewählt, dass sich ein sauberer Zahneingriff mit geringem Spiel ergibt.
Falsches Zahnflankenspiel kann neue Zahnräder zerstören
Bei einem zu engen Eingriff steigt die Reibung und damit die Belastung der Zahnflanken.
Bei zu großem Spiel greifen die Zähne dagegen zu flach ineinander. Dadurch konzentrieren sich die Kräfte auf kleinere Bereiche der Verzahnung.
Unter hoher Last kann beides zu stark beschleunigtem Verschleiß führen.
Eine Ursache für scheinbar unerklärliche Wiederholungsschäden
Erfahrene Reparaturbetriebe haben uns ausdrücklich darauf hingewiesen, wie wichtig die Distanzscheiben beim KitchenAid-Getriebe sind.
Maschinen, bei denen innerhalb kurzer Zeit mehrfach Center Gear beziehungsweise Hub Gear ausfallen, haben nicht zwangsläufig ein grundsätzlich schlechtes Getriebe.
Wurde bei der ersten Reparatur ein am alten Center Gear haftender Fiberring übersehen und weggeworfen, können alle anschließend eingebauten Zahnräder von Anfang an mit falschem Zahnflankenspiel laufen.
Im Extremfall wird eine ansonsten reparable KitchenAid nach mehreren erfolglosen Zahnradwechseln aufgegeben.
Reparaturanleitung Seite 17
Auf Seite 17 der KitchenAid Reparatur- und Serviceanleitung finden Sie die Distanzscheibe unter der Bezeichnung Shim Washer.
Die Reparaturanleitung beschreibt jedoch nicht die Einstellung des Zahnflankenspiels. Diese zusätzliche Kontrolle empfehlen wir aufgrund praktischer Erfahrung und der Hinweise erfahrener KitchenAid-Werkstätten ausdrücklich.
Alternative: vier nachgefertigte Distanzscheiben

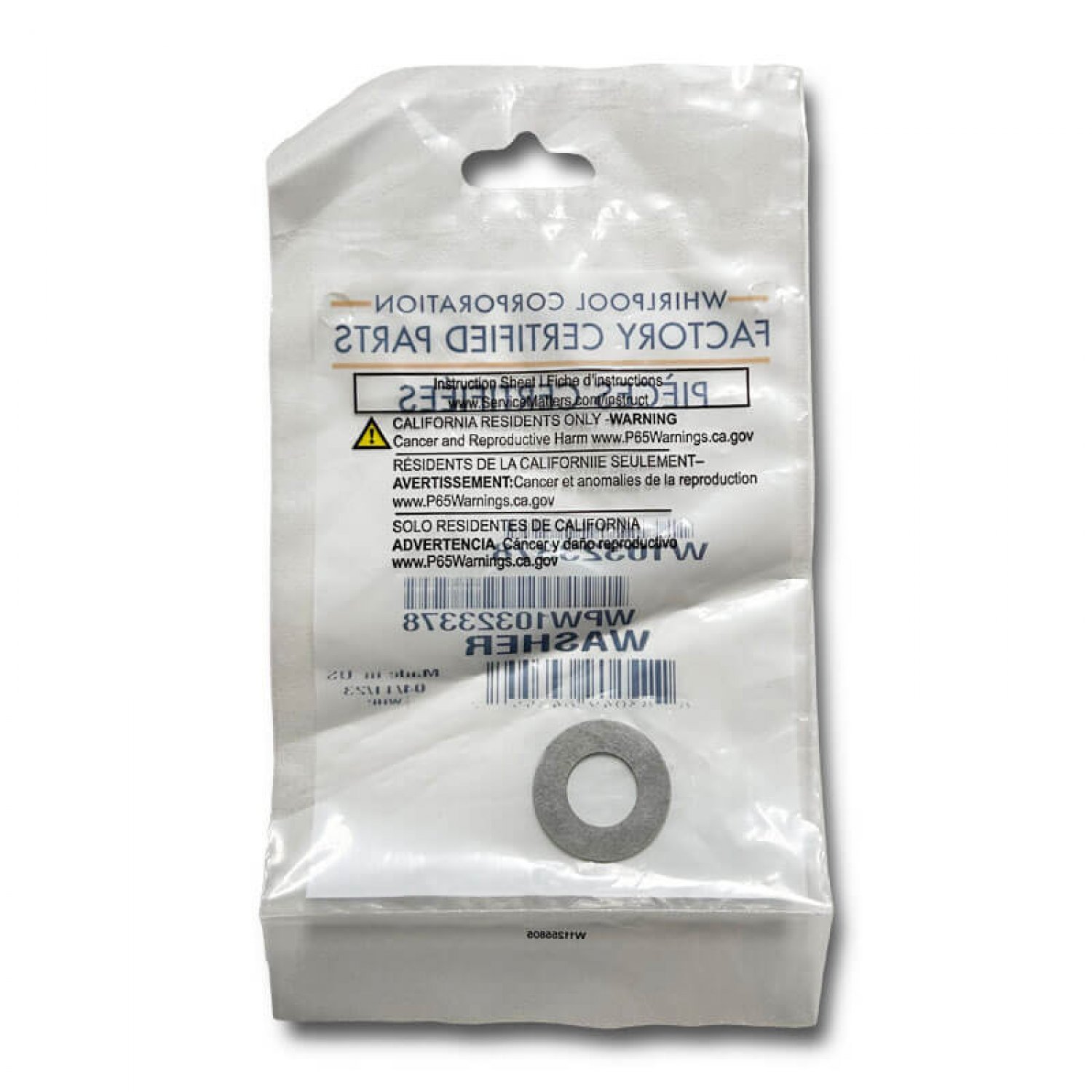

Dieses Angebot enthält eine Originalscheibe mit einer Stärke von 1,20 mm.
Falls Sie für die Einstellung mehrere Scheiben benötigen, gibt es außerdem unseren 4er-Satz Distanzscheiben Nr. 23 und 29 als Nachbau. Die heutigen Nachbauscheiben sind etwa 1,15 mm stark und damit dem Originalmaß sehr nahe.
Beim Einbau eines neuen Center Gears oder der Center-Gear-/Hub-Gear-Kombination sollten die Fiberringe und das Zahnflankenspiel immer mitkontrolliert werden.
