Leiterplatte / Platine für den MaxiMahl-Culina-Motor
Die Schaltzentrale Ihres MaxiMahl- oder Culina-Motors
Diese Leiterplatte übernimmt beim MaxiMahl- und Culina-Motorblock die komplette Drehzahlregelung und enthält gleichzeitig die Rastmechanik des Drehzahlstellers. Sie gehört zu den wenigen Bauteilen, die nach jahrzehntelangem Einsatz altersbedingte Verschleißerscheinungen zeigen können.
Während Motor, Getriebe und Gehäuse oft noch viele weitere Jahre problemlos funktionieren, macht sich eine verschlissene Platine häufig durch eine unzuverlässige Drehzahlregelung bemerkbar.
Der Austausch der Leiterplatte stellt in vielen Fällen die ursprüngliche Funktion des Motorblocks wieder her.
Typische Anzeichen für eine verschlissene Platine
Viele Besitzer vermuten zunächst einen Motorschaden, obwohl tatsächlich nur die Elektronik betroffen ist.
Typische Symptome sind:
- Die Drehzahlregelung arbeitet nur noch mit Aussetzern.
- Die Geschwindigkeit verändert sich selbsttätig.
- Der Motor bleibt beim Mahlen oder Flocken plötzlich stehen.
- Die Maschine muss immer wieder neu gestartet werden.
- Die Arretierung des Drehzahlstellers funktioniert nicht mehr.
Treten mehrere dieser Symptome gleichzeitig auf, ist die Platine meist der erste Verdächtige.
Bewährte Reparatur statt Neukauf
MaxiMahl- und Culina-Motorblöcke wurden außergewöhnlich robust konstruiert. Viele Geräte verrichten nach 20, 30 oder sogar 40 Jahren noch zuverlässig ihren Dienst.
Ein Defekt der Elektronik bedeutet deshalb keineswegs das Ende der Maschine.
In zahlreichen Fällen genügt der Austausch der Platine, um den Motorblock wieder in einen voll funktionsfähigen Zustand zu versetzen. Die Reparatur ist meist deutlich günstiger und nachhaltiger als eine Neuanschaffung.
Kontaktspray kann helfen – aber meist nicht dauerhaft
Das elektronische Stellglied auf der Platine lässt sich häufig mit geeignetem Kontaktspray behandeln. Dadurch verschwinden die Symptome oftmals zunächst vollständig.
Die Erfahrung zeigt jedoch, dass dies meist nur eine Übergangslösung ist. Der Fehler kann für einige Wochen, mehrere Monate oder sogar einige Jahre verschwinden, tritt aber häufig irgendwann erneut auf.
Wer eine dauerhafte Reparatur anstrebt, entscheidet sich meist direkt für den Austausch der Leiterplatte.
Austausch auch für versierte Heimwerker möglich
Für technisch interessierte Anwender ist der Wechsel der Platine in vielen Fällen gut selbst durchführbar.
Die Lötstellen liegen vergleichsweise weit auseinander und sind dadurch angenehm zugänglich. Je nach Produktionscharge sind einzelne Anschlussleitungen sogar mit Kabelschuhen gesteckt, sodass teilweise keine Lötarbeiten erforderlich sind.
Da die Ausführung von Baujahr zu Baujahr unterschiedlich sein kann, sollten grundlegende Lötkenntnisse vorhanden sein.
Hinweise zu den Anschlussleitungen

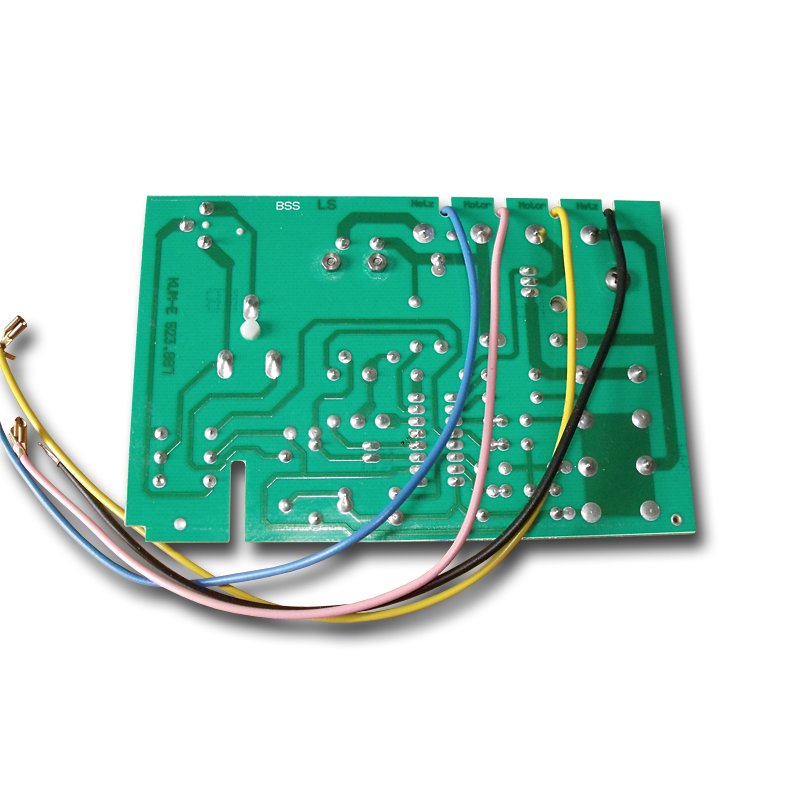

Je nach Charge werden manche Ersatzplatinen lediglich mit den bereits angelöteten Netzanschlussleitungen (blau und schwarz) ausgeliefert.
Die beiden Motorleitungen müssen dann an die freien Anschlüsse angeschlossen werden:
- K3 = rosa
- K4 = gelb
Ein Vertauschen der gelben und rosa Leitung ist unkritisch und führt zu keiner Fehlfunktion. Bei diesem Wechselstrommotor spielt die Zuordnung dieser beiden Leitungen keine Rolle.
Original-Ersatzteil für MaxiMahl und Culina
Diese Leiterplatte wurde für die Motorblöcke MaxiMahl und Culina entwickelt und eignet sich als Ersatz für defekte oder verschlissene Originalplatinen.
Sie erneuert gleichzeitig die elektronische Drehzahlregelung sowie die mechanische Rastung des Drehzahlstellers und gehört zu den häufigsten Reparaturen bei älteren Motorblöcken dieser Baureihe.
Technische Daten
- Passend für: MaxiMahl-Motorblock
- Passend für: Culina-Motorblock
- Gewicht: 60 g
